一、现场情况概述
山东聊城冠县属下有9个乡镇,每个乡镇各有一个水务分局,距离冠县水务总局最远距离31千米,最近的也有8千米,属于平原地段,空旷无遮挡,由于距离比较远,不方便布线,全部采用数字无线网桥传输。
二、客户具体需求
水务总局需要最快最准确的掌握其属下的每个乡镇农村引用水的水泵压力、流量及其每个水务分局的现场状况,在每个水务分局各安装一台模拟枪机,照看现场情况,由于距离比较远,走有线耗时长、施工难度大,几乎不可能实现,因此决定全部采用无线数字网桥传输,要求将水泵数据和视频图像通过无线传输到水务总局监控室。
三、现场方案设计
由于每个乡镇到监控室都比较远,且分布在监控室各个方向,9个乡镇分别采用9对5.8G工业级数字无线传输设备ST5801A加外置29dbi高增益抛物面天线一对一传输到总监控室,把每个乡镇的模拟枪机和传感组态数据传输到水务总局,模拟枪机信号通过一台编码器设备ST8301F编码成数字信号,组态数据转换成RG45信号汇总到网络交换机,通过ST5801A传输到水务总局监控室,形成一个远程无线视频监控系统。监控室工作人员可以快速掌握每个水务分局的现场情况和每个乡镇用水流量,水泵的压力,发生突发状况时可以及时有效地处理事故。
四、安装前注意事项
A:远距离采用无线传输时,需采用专业仪器测试发射接收方位,确保天线角度绝对精确。
B:水泵设备电流特别大,无线网桥安装时需要做电源隔离,否则影响设备正常工作。
C:设备安装时应注意防雷措施,确保设备不被雷击。
D:安装前对每台设备近距离测试,确保设备安装前通信正常。

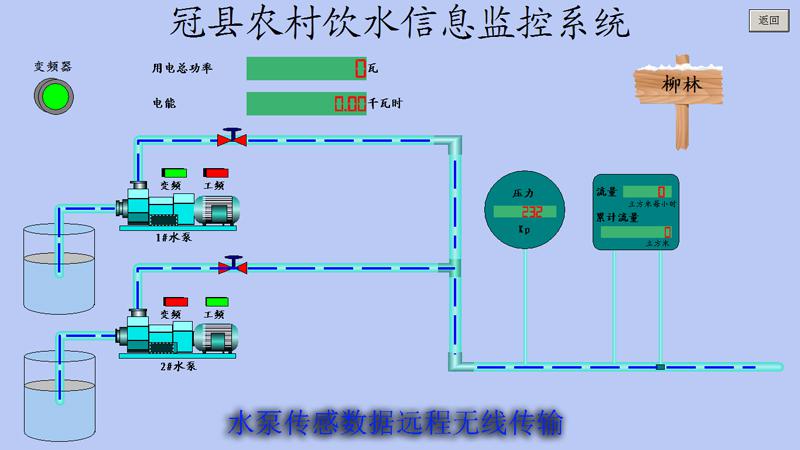

图一 水泵数据无线网桥远程传输到水务局监控室

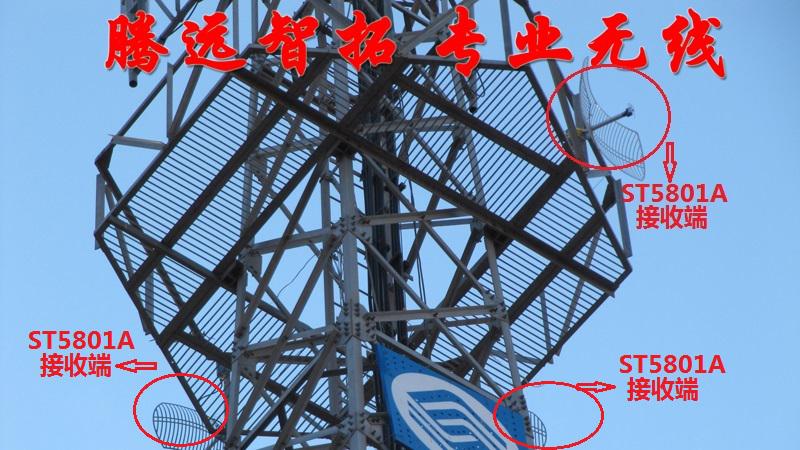

图二 监控室接收端天线安装图

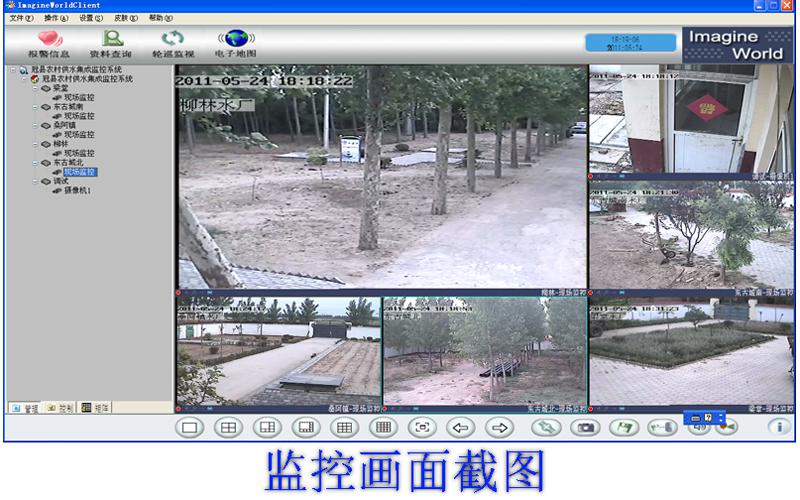

图三 远程无线传输视频监控画面
