大田县自然保护区无线传输工程

作者：腾远智拓来源：深圳市腾远智拓电子有限公司时间：2015 -09-06

福建省三明市大田县自然保护区为了保护当地的野生动植物，决定在当地安装一套全方位、全天候的森林防火无线视频监控系统。该系统功能包括：森林消防视频图像的采集、传输、存储、分析、发布、应用管理及森林消防系统会议的召开，并通过实时监控，调度指挥两项主要的系统功能，并能与前期建设的地理信息系统相联接，实现平台整合利用。

现场情况如下图：

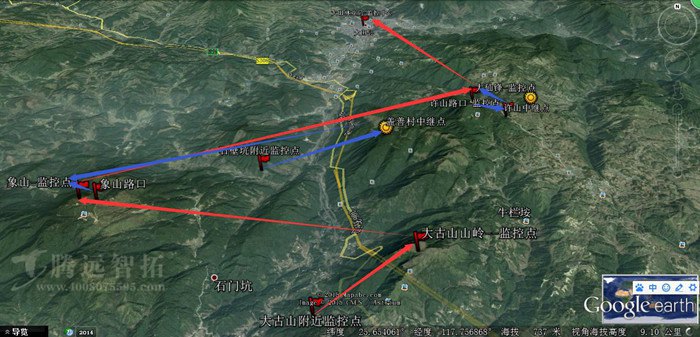

现场卫星图

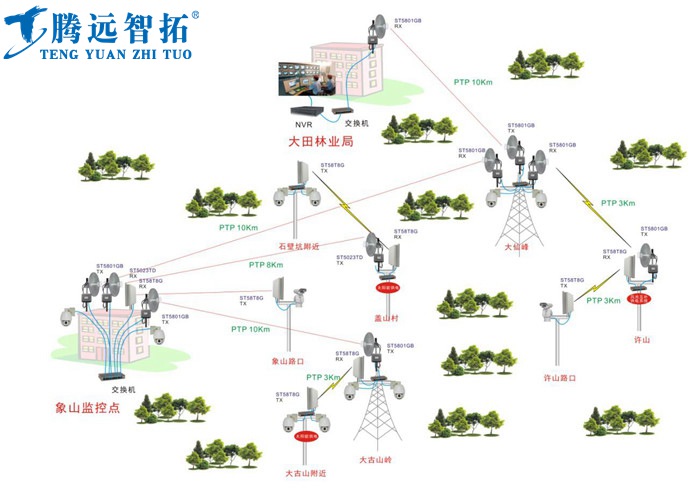

无线传输系统拓扑结构图

根据现场无线传输系统拓扑结构图所示，该无线传输系统的所有监控点的视频信号都是通过无线传输设备传输回监控室，其中有些监控点离监控室较远，而且中间有阻挡物，所以不得不采用中继的方式进行中转传输，以大仙峰山岭为中转点，将许山上的监控视频信号传输回象山和大田林业局的监控室。

该现场的监控面积约10万平方米，分为7个监控点，除象山路口和许山路口采用固定枪机外，其它5个监控点分别安装在山岭视野比较开阔地段，每处安装2台1080P高清全景摄像机，采用数字压缩先进的H.264格式，每台摄像机实时带宽需要4兆；根据4.1.3监控点位图，传输链路距离与带宽为下表：

传输路径	传输距离（公里）	网络带宽（兆）	无线传输设备
T1-T10	10	50	ST5801GB
T2-T3	2	4	ST58T8G
T3-T1	2	4	ST58T8G
T5-T4	3	8	ST58T8G
T4-T8	10	8	ST5801GB
T7-T8	3	8	ST58T8G
T6-T9	5	8	ST58T8G
T9-T8	8	8	ST5023TD
T8-T10	10	30	ST5801GB
