自制无线网桥、1公里大功率无线网桥DIY教程!1000元以下性价比完爆淘宝3公里!
浏览次数:(7916)次 / 责任编辑:腾远智拓 / 更新时间:2016-08-30 09:07:15
分享:

    在网上看到了一个很有意思,而且很实用的帖子。那位楼主打算用1000元以下的预算自制无线网桥,并利用这款DIY无线网桥将家里的网络无线传输到1公里外的房子里。

    没错,你没看错,是1000元以下。

    实际只用了510元!

    重点是,他成功了

    在这里,我将帖子的内容整理了一下,在这里分享给大家。

    楼主说,在淘宝上有很多十分便宜的无线网桥,为什么还要自己动手diy自制呢?

    主要是这位楼主,在淘宝上找了一阵子都没找到1000以下一对的无线网桥是能让他看网桥内部的,这位小心谨慎的楼主认为,这些价格的无线网桥都是别人自己DIY的无线路由,这并不符合他的要求。


    这位热心的楼主还提醒大家在淘宝上买东西一定要擦亮眼睛,不要贪小便宜了。

    虽然很多淘宝卖家都表示他们的设备能传输3公里,但后面调试和维护工作会让你烦不胜烦,毕竟一分钱一分货嘛。

    因此,这位楼主毅然决定,与其用别人不清不楚的diy产品,不如自己动手丰衣足食。

    首先,是选材料:这位楼主最终还是选了在淘宝找材料

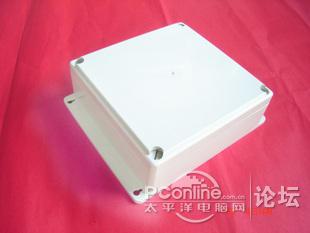

    ①、通用防水外壳X2+防水接+运费=57元

防水网络接口

无线网桥防水外壳

    ②、天线:天线在传输过程中起到相当大的作用,因此需要找一款质量好的天线。平板天线X2+运费=71元

无线网桥专用天线

    2MM加厚铝反射板,光刻震子,楼主表示,如果用覆铜板背板的天线,很容易就会变形,这回严重影响信号的发射与接收。

    ③、POE供电解决方案:楼主所在的地方找不到比较好的网线,所以只好用150元/箱的低品质网线,经过楼主一天的多番测试,发现这种网线的内阻很大,所以直接用12v供电的效果并不理想,理由是这位楼主手头上没有24v的电源。解决方法是,先将供电提升到24v,然后再ap内用pwm调压电路降到12v即可稳定供电。如果有24v 1a的电源就不用那么麻烦了。

    12v电源+24v升压模块+12v降压模块各一对=73元

电源升压、降压模块

    ④、ap主板:楼主表示要传输1公里还是要找一块比较稳定的主板为好,经过楼主的一番挑选后,他决定选取看上去还可以的主板。他猜测是smc的路由主板已经被刷成了ubnt。这款主板带ipx,sma接口,还有第二天线引出口,被这名楼主评为“难得的实用主板”。

    主板X2+运费=159

无线网桥主板

    材料成本就是以上这些了,大家算好了吗?没错,一套无线网桥的材料成本仅为510!比淘宝上卖的还要便宜不少,这不是一般人能捣弄出来的。

    材料集全后,可以马上开工了。

    1、天线:

安装无线网桥天线

    2、主板

安装固定无线网桥主板


    开始组装:

安装无线网桥防水外壳

    放在室外的话,防水很重要,首先将天线反射板的4个角用砂轮机磨掉,然后放进防水外壳。


    固定主板:

固定主板在防水外壳之中

    poe的调试:

POE供电调试

    接了一根20米的网线,输入的时候还有14.5v的,但主板就有测得13v。

测试无线网桥主板的电压,发现异常

    当主板启动之后,供电端的电压就降到了7-8v的,由于内阻大限制了供电电流,导致主板偶尔启动不成功,但有电源灯亮都没有实际在运行。

通过调压后,正常工作

    而加入了升压模块后,即使供电是12v,ap端没有任何压降了。

    这就是专业的poe供电会达到48v的原因,减低了线路的损耗,估计网线耐压也只能达到48v。

    楼主表示,他用24v就够了,安全性十足。

    由于楼主需要传输网络的地方就在楼下,所以利用主板上的第二个天线接口,将它转成sma接头,并用一根全向天线做覆盖。

打开第二天线接口,接入全向天线做覆盖


    打孔并将sma接头固定

通过打孔固定SMA接头

    楼主用他电钻将防水外壳钻了个洞

打孔用的电钻


    用win7电脑测试了一下全向天线的覆盖效果。

测试覆盖信号强度,正常

    在测试过程中,全向天线的信号能维持在-50,跟平时在室内用的tp路由信号差不多,稳定性不错。

    另外,如果要用第二天线的话,就需要进网桥管理界面设置天线变为自动适应

要做ap覆盖就要先设置天线为自动适应

    该做的都做好了,之后就要去楼顶找个空旷的地方布线了,这里由于没什么好说的,被楼主省去了一万字。
    楼主用的接头都是用冷压端子做连接的:

冷压端子链接接头的稳定性更佳

    蓝组做电源+,棕组-,黄绿压网线的1236,线序仍然是586B

链接线路


    用线夹将里面的线全部固定好之后,就可以合上外壳了。

合上防水外壳,准备连接测试

    网络结构图和ubnt的详细设置

UBNT主板测试


    楼主建议将2个无线网桥和网关设置到同一网段内:他用的路由的网段是192.168.0.1,那么他那两个网桥用的ip就是192.168.0.20和192.168.0.21。楼主提示:ubnt默认的地址是192.168.1.20,在安装之前进主板改好会省很多麻烦。

    以下是UBNT的配置教程:

UBNT无线网桥配置教程开始

设置无线网桥两端的IP

    之后就是将192.168.0.20的无线网桥设置成ap模式


设置无线网桥的AP模式

    将192.168.0.21的无线网桥设置成站模式station,然后点select


设置无线网桥的station模式

    在弹出窗口中选中你的ssid,回到上个界面中输入你设置的密码,加密模式要选同一种

设置一样的加密密码

    点main看状态,发现信号非常好,比室内的AP效果还棒。


测试AP覆盖效果

    楼主表示,他的两块天线方向都不是对得很准,但看到这个信号后,他表示也不用去调方向了。

    另外,该楼主实测传输距离为1.5公里左右,2个无线网桥之间可视。

    因为大家都知道,如有有遮挡物,信号会变得十分差。如果室内要用这个做ap,普通路由要关闭dhcp,不然会产生干扰。

    用迅雷下载速度也差不多能达到1m/s

防水外壳内的情况

总结:

    楼主表示,这个无线网桥还不是最便宜的,但肯定是同价位最稳定的方案。

    这次用到的材料都是楼主精心挑选的,质量值得保证,楼主采用这些材料基本都是一次成功,无需调试。

    该无线网桥主板的发射功率也只采用了默认值,并未做任何调高,信号强度已经可以满足楼主的需求,这样能够减少主板的硬件损耗。
    前期的接口都用冷压端子接好,方便日后的维护。

    采用了dc-dc的高效率调压板,无需担心在高温天气时因为发热而影响设备的正常工作。

    不建议采用直接将220v电源引入网桥,这样的风险过大,将电源装在封闭的网桥壳内夏天散热也将是一个大问题。

    在防雷方面,楼主将设备安装在低于楼顶的避雷设备之下的位置。

    采用这无线网桥所带有的AP功能,还能节省该房间内的一个无线设备。

    以上,就是这位楼主DIY无线网桥的全过程,希望能为大家带来帮助。
