一、现场概述

    昌都县位于中国西部西藏自治区东部，处于地势较高的位置，海拔平均在3500米左右，县城区面积565平方千米。县城区有四个重要出入口，分别为东西南北四个门，昌都县公安部门为了更好的管理和维护治安，在四个门口和巡逻车上分别安装了模拟摄像机。四个门中的监控点位看不到监控室，中间有许多阻挡，但公安不远处有一座移动塔可以看到四个门的监控点及公安总部的监控室。

二、客户需求

    监控室离东西南北四个门的距离都是比较远的，其中最远的是西门，距离5.5公里。公安部门需把四个门摄像机的图像视频和以监控室为中心的周围4公里的公安巡逻车上的图像视频传输到总监控室。监控室的工作人员可以清晰的看到和随时控制四个门和公安巡逻车上的摄像监控。

三、无线传输系统方案设计

    通过客户的需求我们公司给客户制定了一套方案，由于四个门的摄像机监控是固定的，而巡逻车上的摄像机监控是移动的，公司采用了两种设备。一种是5.8G工业级的无线传输网桥ST5802置27DB抛物面天线10台（4个门到中继点各一对，中继点到监控室一对），一对一最远距离可以达到6公里。
    另一种是10W的移动视频传输设备一套。前端四个门的视频监控点分别用四台8301F的编码器转换成数字号，再经过网线传输到ST5802传输设备上。可以看到的移动塔为中继点，四个门传输过来的数字视频监控数据分别通过四台ST5802设备接收再汇总到一台网络交换机，再连接到移动塔上的中继点设备ST5802发射，经过无线传输到监控室楼楼顶设备进行接收，然后由网线连接到总监控室。
    这样前端四个门的监控视频通过无线传输系统直接就到了总监控室。对于移动的巡逻车上的视频监控，在监控室的接收端放一台动视频接收机，用馈线连到7楼楼顶架设的一个玻璃钢全向天线。巡逻车内放一台10W的发射机，车顶外接一个增益的全向玻璃钢天线，一般阻挡物下，信号可以覆盖周围5公里以内。通过移动视频传输系统的发射到接收巡逻车上的摄像机，就可以清晰的传输到公安总部的监控室。

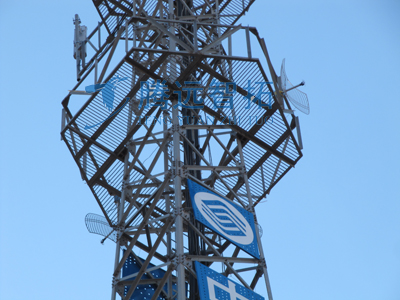

图1-1 中继点移动塔上的设备及抛物面天线

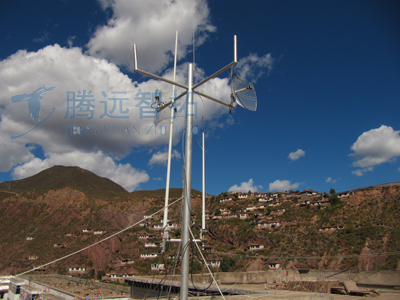

图1-2 监控室楼顶的抛物面天线及全向天线

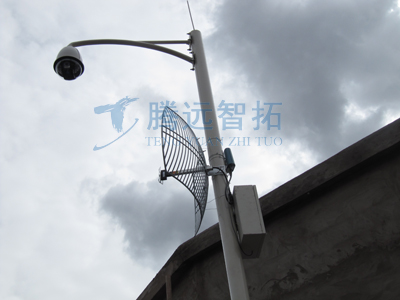

图1-3 西门监控点

四、注意事项

A、所有设备做好防雷、防水措施，架装天线的支架和铁塔应与接地系统良好连接。

B、安装前对每台设备近距离测试，确保设备安装前通信正常

C、远距离采用无线传输时，需采用专业仪器测试发射接收方位，确保天线角度绝对精确

D、发射端位置比较低，中继点较高，应注意高处天线向下稍低，低处天线稍向上抬高
