一、项目背景与建设目标

（一）项目背景

昆明某文化街建设工程处于施工初期阶段，为保障工程全周期安全与进度管控，需搭建视频监控系统。现场施工环境复杂，传统有线布线存在难度大、成本高、灵活性差等问题，因此工程商选择采用无线传输方案满足监控需求。

（二）核心建设目标

1. 安全管控：实时监控工地各区域安全状况，防范人员违规操作、设备盗窃等风险，保障施工人员生命与设备财产安全。

2. 进度监督：通过视频画面直观掌握工程施工进度，便于管理人员及时调整施工计划。

3. 威慑警示：通过监控系统对潜在不法行为形成威慑，减少恶意破坏、材料失窃等问题。

二、无线视频传输监控系统方案设计

（一）监控点位规划与设备配置

工程共规划6个核心监控区域，部署16台960P数字摄像机，根据区域特点采用“有线+无线”结合的传输方式，具体配置如下：

（二）无线传输链路设计

1. 传输路径规划：无线信号传输距离约400米，前期实地勘察并避开树木、建筑物等遮挡物，确保信号传输无阻碍，降低信号衰减风险。

2. 接收端配置：在监控室侧部署4台无线网桥ST58T8G-N（接收端），每台设备均配置外置120度天线，增强信号接收能力，确保6个区域的无线信号稳定汇聚。

3. 信号汇总流程：各区域发射端（ST58T8G）将视频信号无线传输至接收端（ST58T8G-N）→ 接收端通过网线连接至后端网络交换机→ 交换机将所有信号统一汇聚至NVR（网络视频录像机），最终在监控室显示屏呈现实时画面。

（三）设备核心优势

1. 环境适应性强：核心无线设备ST58T8G系列专为野外恶劣环境设计，具备抗风、防雨性能，可在刮风、大雨等天气下稳定传输视频信号，满足工地露天监控需求。

2. 高带宽与高清支持：支持960P高清摄像机信号传输，带宽充足，画面无卡顿、无延迟，保障管理人员清晰查看各区域细节。

3. 部署灵活：无需复杂布线，可根据施工进度调整监控点位（如临时增加材料堆放区摄像机），降低后期维护与改造成本。

三、系统功能与应用效果

（一）核心功能

1. 实时监控：监控室显示屏可同步呈现6个区域的实时视频画面，支持单画面放大、多画面分屏查看，便于管理人员快速定位关注区域。

2. 稳定传输：无线设备抗干扰能力强，400米传输距离内信号损耗低，高清视频画面传输稳定，无明显拖影或中断。

3. 集中存储：NVR可对所有监控画面进行24小时不间断存储，支持历史录像查询，便于事后追溯事件经过。

（二）应用效果

1. 安全保障：通过对加工区、厨房、材料堆放区的重点监控，有效减少设备损坏、火灾隐患、材料失窃等问题，施工期间安全事故发生率显著降低。

2. 管理效率提升：管理人员无需现场巡查即可掌握各区域动态，节省人力成本，同时通过视频回放可核查施工进度，优化施工调度。

3. 环境适配性验证：在昆明多雨、多风的气候条件下，无线设备持续稳定运行，未出现因天气原因导致的传输中断，满足工地全天候监控需求。

四、方案示意图

1. 监控点位与传输链路图：标注6个监控区域位置、摄像机数量、无线传输路径（发射端→接收端）及信号汇总流向。

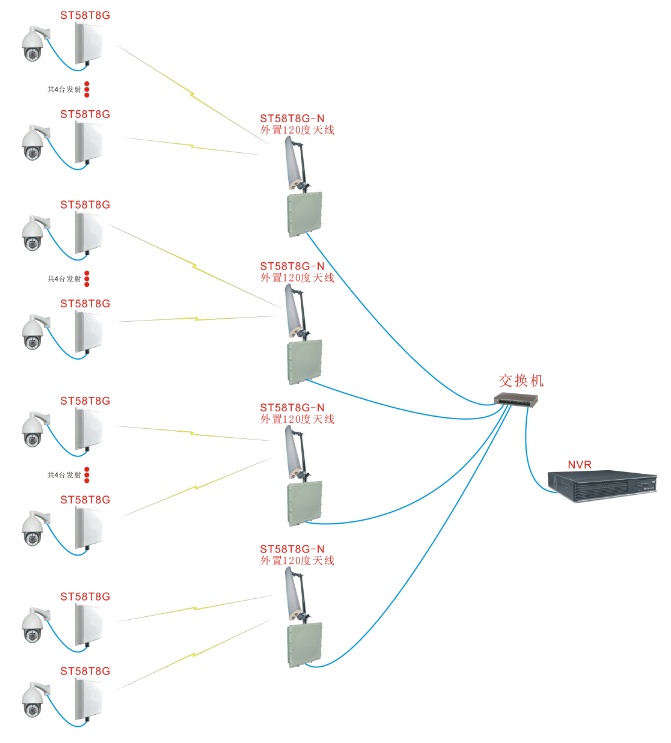

2. 设备连接示意图：展示ST58T8G（发射端）、ST58T8G-N（接收端，含外置天线）、交换机、NVR的连接关系，明确信号传输逻辑。
