一、项目背景

为大幅提升兰西镇城区用水安全保障水平，满足未来经济社会发展对水资源的需求，计划在兰西镇区域内建设30个水源井。为保障水源井基础设施安全，同时实现对每个水源井的实时视频预览与视频存储功能，需在项目现场搭建一套完善、稳定的视频传输系统，为水源井运行监管提供技术支撑。

二、项目概况分析

1. 点位分布：项目现场共涉及30个水源井点，每个点位需接入2路视频信号，30个点位在区域内呈不规则分布，无统一排列规律。

2. 传输障碍：各水源井点之间、所有点位与指挥中心之间存在明显遮挡物，主要包括建筑物（楼房）及树带，其中树带高度约20米，对常规信号传输造成直接阻碍，增加了视频信号稳定传输的难度。

3. 环境特征：多数水源井点位于农田区域，现场施工条件相对复杂，对传输方案的便捷性、适应性提出更高要求。

三、项目解决方案

（一）传输方式选择

综合考虑项目现场特点，对两种主流传输方式进行对比分析：

基于上述对比，确定采用无线网桥传输作为核心方案，同时针对性解决遮挡问题。

（二）核心设备选型

选用我司（腾远智拓）自主设计研发的ST5816无线网桥作为主要传输设备。该设备具备较强的信号穿透与抗干扰能力，适配户外复杂环境（如农田、高低温等），能满足每个点位2路视频信号的稳定传输需求，为项目信号质量提供硬件保障。

（三）传输方案设计

1. 遮挡问题解决：经我司技术人员现场实地考察、测绘，在区域内合适位置搭建高度足够的中继塔，通过中继塔实现“点位-中继塔-指挥中心”的信号中转：先将分散的30个点位按区域划分为若干小组，每组点位的视频信号先汇总至就近的中继塔，再由中继塔统一将信号传输至指挥中心，彻底规避建筑物、树带的遮挡影响，形成“分区汇总、集中传输”的高效路径。

2. 方案逻辑：通过中继塔搭建“中间桥梁”，打破点对点直接传输的障碍，确保所有点位信号均能通过中继节点稳定送达指挥中心，同时减少直接传输的信号损耗，提升整体传输效率。

四、传输路径

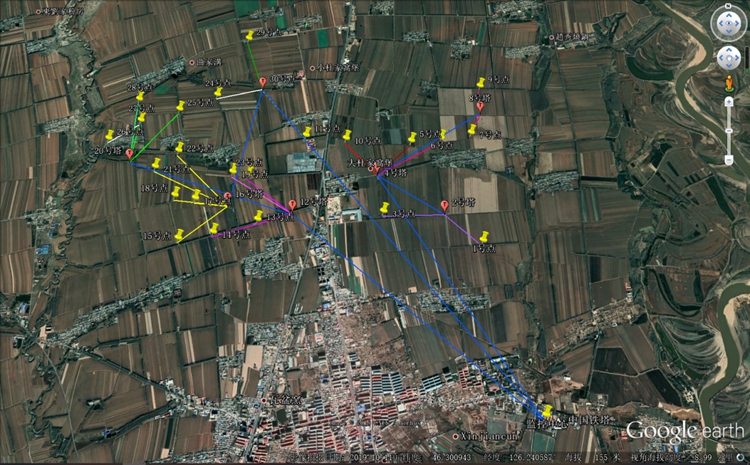

（注：原文附图为基于Google Earth的点位与中继塔分布示意图，标注信息包括：25号点、5号点、7号点、4号塔、2号塔、15号点、1号点、中国铁塔（参考地标），以及关键坐标（纬度：46.300943°，经度：126.240587°）、海拔155米、视角高度99米等信息，具体传输路径以现场实际部署的“点位-中继塔-指挥中心”链路为准，确保每个点位信号均通过中继塔中转至指挥中心。）

五、项目实施与效果

1. 设备安装与调试：完成中继塔搭建、ST5816无线网桥部署及各点位视频设备（摄像头、存储模块等）安装后，我司技术人员对整套系统进行全面调试，逐一验证30个点位的视频信号传输状态，重点测试信号稳定性、画面清晰度及存储功能。

2. 项目成果：调试结果显示，所有点位均成功实现无线传输，视频信号持续稳定，无中断、卡顿现象，实时预览画面清晰，视频存储功能正常，完全达到项目预期目标。

3. 客户反馈：项目方对本次无线传输系统的部署效果高度认可，对我司的方案设计、设备性能及技术服务给予充分好评，认为系统有效解决了现场监控需求，为水源井安全监管提供了可靠的技术支持。

六、项目附图

1. 项目场景参考图：

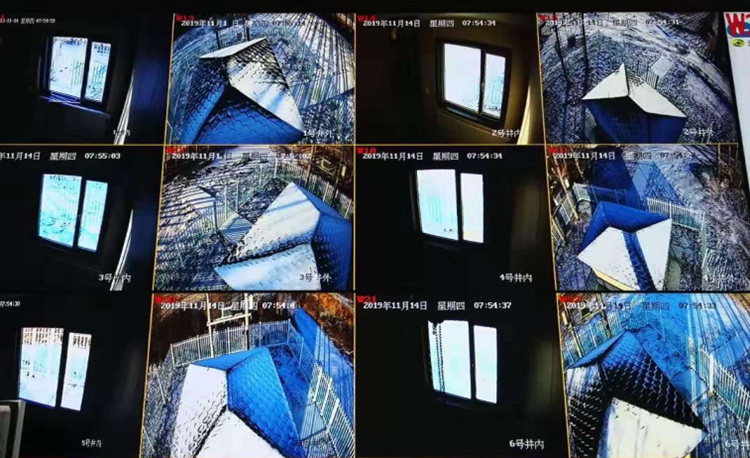

2. 监控中心界面图：

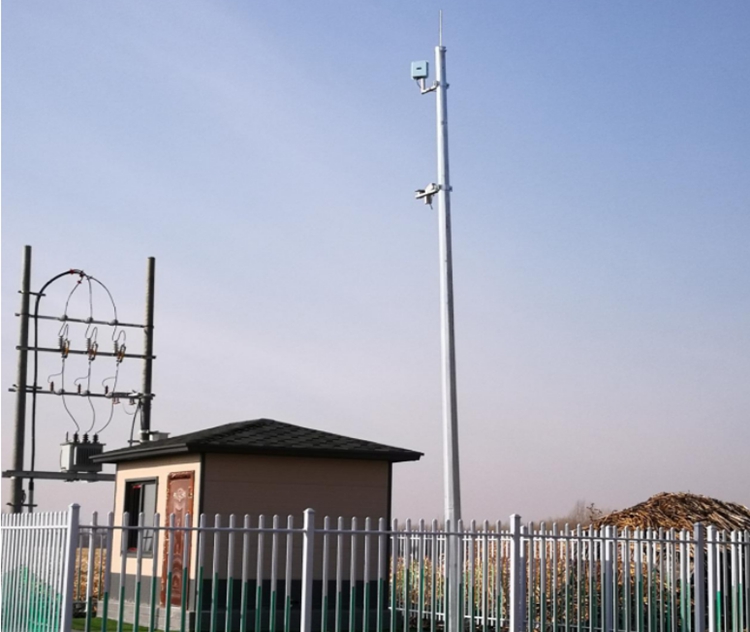

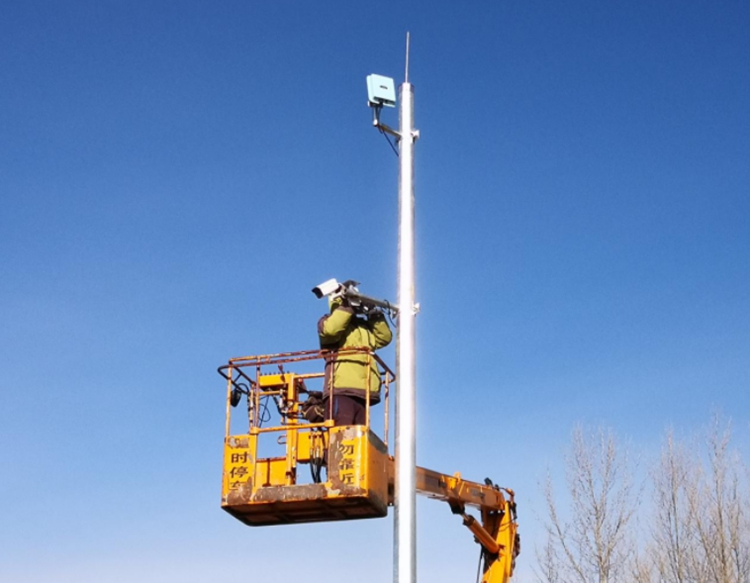

3. 现场设备安装图：[2张现场安装图，展示ST5816无线网桥、中继塔或点位摄像头的实际安装场景]
