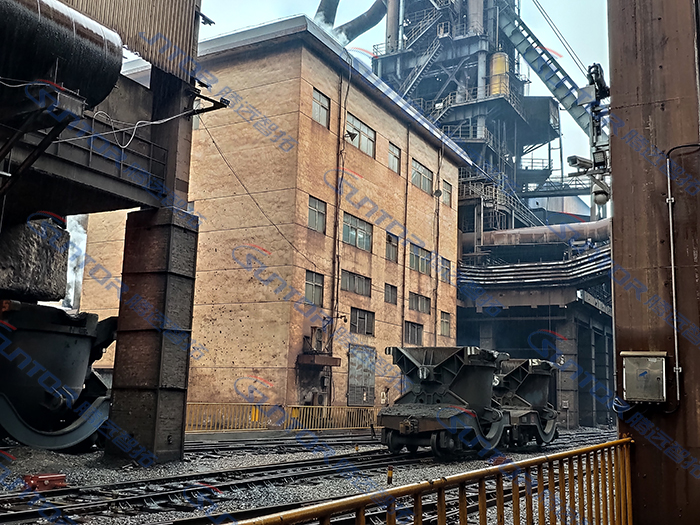

针对工业建筑领域现场监控的复杂性，如何保证施工安全、促进文明施工、提高生产效率是施工单位和上级主管部门关心的头等大事。此次宝钢集团为了促进安全生产，需在生产车行驶轨道上做一个全方位的无线覆盖来对生产车行驶情况做一个全方位的监控。腾远智拓为此次项目提供无线传输方案规划及设备技术安装。具体实施方案如下。

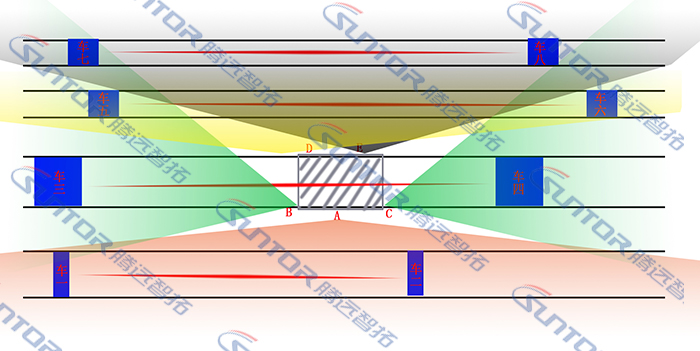

一、示意图主要说明每个点位覆盖的情况：

　　A点覆盖车一与车二行驶的轨道区域，同时车一与车二本身在行驶过程中具备对接功能，又同时连着A点的信号，使行驶的轨道的任何一个位置都能够和A点进行链接。

　　B点与C点同时覆盖二层轨道，由于有一堵高墙阻挡，所以这里放置两台设备进行信号覆盖同一轨道的两个方向。同时车三与车四也始终保持链接，又同时连着B或者C，使行驶在轨道上上的小车都能够将信号传递到监控室。

　　D点覆盖车五与车六行驶的轨道区域，同时车五与车六本身在行驶过程中具备对接功能，又同时连着D点的信号，使行驶的轨道的任何一个位置都能够和D点进行链接。

　　E点覆盖车七与车八行驶的轨道区域，同时车七与车八本身在行驶过程中具备对接功能，又同时连着E点的信号，使行驶的轨道的任何一个位置都能够和E点进行链接。

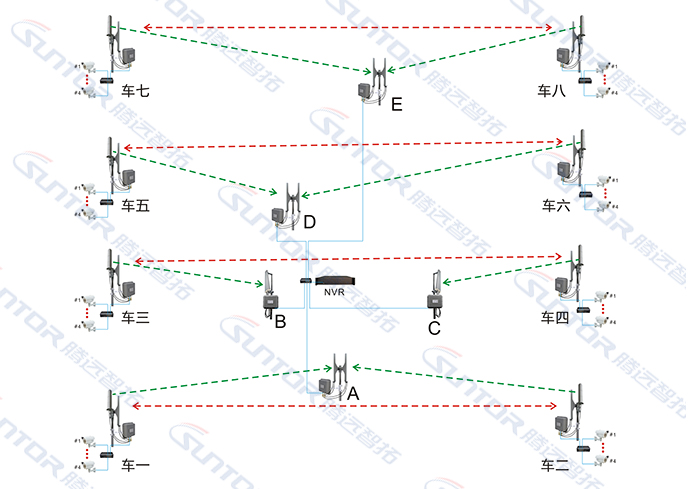

二、具体方案规划图如下：

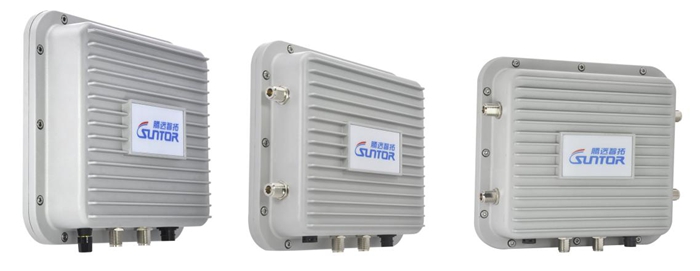

ST5801GB-M系列 高效自组网无线传输设备

三、产品介绍

　　ST5801GB-M系列是一款外观精美的自组网高效能数字无线传输设备。具有工业和信息化部认证的无线电发射设备型号核准证，适用于野外恶劣环境的无线自组网网路连结服务，提供部署企业、工业用户的高带宽网络连接和多媒体IP数据的传输需求，可以自动选择最佳的传输路径进行链接，不需要复杂的配置，简单的几个设置步骤即可完成，可以在移动状态下进行快速联网，也可以在固定链路下自动选择最佳的传输路径。不仅适合网络传输也适合大型IP监控的需求。该设备采用外置天线设计，根据不同使用环境及距离需求可搭配相应频段的高增益外置天线，例如双极化的MIMO全向天线，更高增益的定向MIMO平板天线、碟状天线等，选择合适的天线可使距离达35km以上。

　　ST5801GB-M系列室外型工业级无线桥接设备支持Base Station模式、CPE模式、P2P(Bridge)模式、MESH模式，不同模式之间的配合可实现不同的功效，可以做点对点传输、点对多点传输、Mesh快速自组网传输模式。在Mesh模式下，可以实现同组设备之间无中心的任意搭配组网，设备频率选择更广，5G频段从：4800~6275MHz，,频宽选择：2.5/3/3.5/4/5/6/7/8/10/15/20/30/40/52MHz，14种频宽选择，此种设计使设备的抗干扰性更强。

　　该设备操作简单，去掉了繁琐的操作方式，使调试更加快捷方便，有利于快速部署，非常适合工程技术人员的快速上手。供电采用DC12~24V宽电压输入设计，而且设备实际功耗<10W，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作。

四、主要特色

　　操作模式：Base Station模式、CPE模式、P2P(Bridge)模式、MESH模式

　　多达14种频宽选择： 2.5/3/3.5/4/5/6/7/8/10/15/20/30/40/52MHz，抗干扰性更强

　　内置两个网卡插槽，支持5G和2.4G网络传输

　　支持IEEE 802.11 n和IEEE 802.11 a标准

　　无线传输功率可达26dBm，接收灵敏度达-95dBm

　　工作在5G、2.4 ISM频段(可选)

　　支持点对点、点对多点、Mesh自组网无线传输

　　支持宽电压的输入，电压输入范围DC12~24V

　　支持GPS/北斗定位(需要可提前说明)

　　支持地图功能(需要配合GPS天线)

　　支持STP生成树协议

　　支持SNMP

　　频率选择更广，从4800~6275MHz

　　经过我司技术人员的现场指导安装各点位的规划，此次宝钢轨道无线传输信号覆盖项目圆满完成。经过测试，项目方对轨道各点位无线信号传输效果非常满意。通过无线传输系统的应用和现场安全管理人员的有机配合，项目方可以从而更好地发挥监管作用，让安全生产得以保障。
