一、现场概述
森林防火常年抓,保护森林靠大家。爱护森林,保护森林是我们每个公民的职责和义务,需大家积极参与、自我监督共建美好家园。海南省保亭县为防止森林火灾的发生,需在山上安装两台远距离的激光摄像机,对周围的森林区域进行覆盖式的扫描侦测,把视频图像通过数字无线网桥传输到县林业局监控室。
二、客户需求
山上监控点离林业局监控室距离约为10千米,不方便布线,且供电也不方便,无线视频监控全采用数字无线网桥传输,山上所有设备供电采用太阳能和风能发电,并且需要配置可以给设备连续工作7天的蓄电池作为备用电源。监控室工作人员可以实时地看到山上摄像机侦测到的信号,并对摄像机执行无线远程控制。
三、省森林防火无线传输系统方案实施
勘察现场之后,山上无线信号无法直接传输到林业局,中间刚好被一座高楼挡住,需要通过一次中继转接,中继点必须能看到监控室还能看到山上的监控点位。中继点选择位置在监控室附近的一所中学楼顶,山上的信号通过2对工业级5.8G数字无线设备ST58T8G-N(外置27DB蝶状天线)传输到中学楼顶之后通过网线整合到交换机,再通过一对ST58T8G(内置18DB平板天线)传输到林业局监控室。这样监控室就可以通过无线视频监控系统清晰的看到山上的监控点,及时的处理突发事件,避免造成不必要的人员伤亡、环境破坏及财产损失。

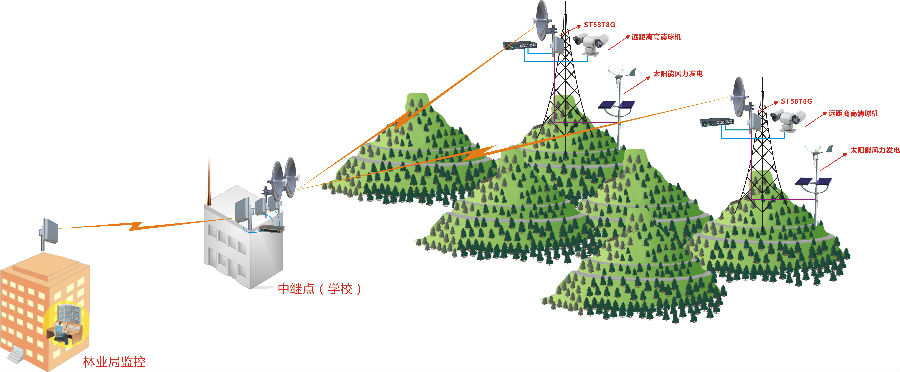

监控系统拓扑图
四、注意事项
A山上容易遭雷击,铁塔上应安装避雷针,塔脚做好接地,所有电源做好接地。设备做好接地。
B选择蓄电池时,应根据设备耗电选择蓄电池容量,达到备用时电池使用时间7天以上。
C摄像机安装位置应选择最佳可视环境,将摄像机观察范围达到最大化。
D发射端位置比较高,接收端较低,应注意高处天线向下稍低,低处天线稍向上抬高。

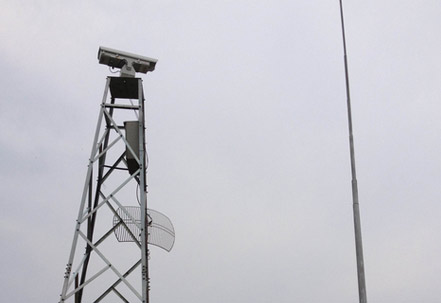

图一 山顶摄像机监控点位置一

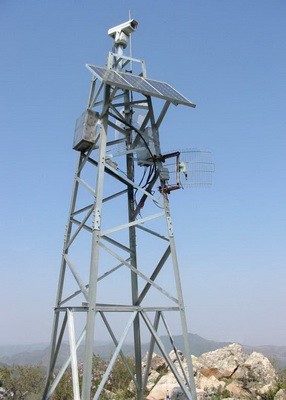

图二 监控点二
图三 摄像机监控点位置三
