(图片来自百度百科)

一、项目背景：株洲交通新动脉的智慧建设需求

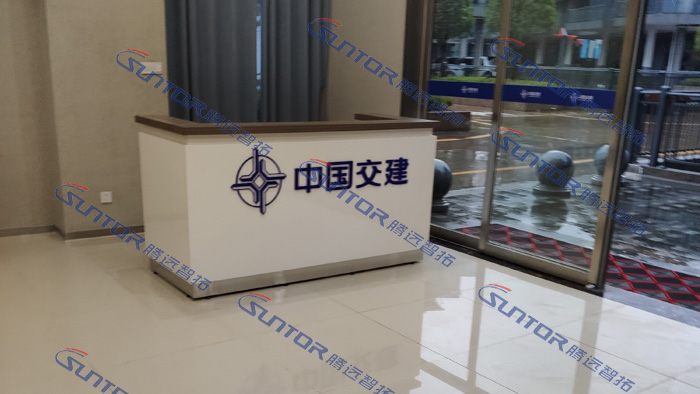

清水塘大桥坐落于株洲市美的蓝溪谷右侧，作为株洲市首座双层桥及第八座跨湘江桥梁，它不仅是连接石峰区与天元区的交通新动脉，更肩负着缓解石峰大桥通行压力、改善片区基础设施与公共服务功能、完善区域交通组织结构的重要使命。为保障这座关键桥梁的建设安全与管理效率，项目建设方中国交通建设（中国交建）启动智慧工地建设，核心需求之一便是搭建一套高效可靠的无线视频监控系统。

二、核心需求：破解工地难题的无线监控方案

结合建筑工地的特殊环境与管理诉求，本次监控系统建设明确了四大核心目标，精准解决传统监控痛点：

• 适配复杂环境：建筑工地现场地形多变、施工繁忙，传统有线监控开槽布线难度大、成本高，亟需无线传输方案突破环境限制。

• 保障设备可靠性：户外施工环境粉尘多、雨水频繁，设备需具备优异的防尘防水性能，确保长时间稳定运行。

• 实现高清实时传输：系统需承载高清视频数据，满足管理人员对施工场景的细节把控需求，同时支持“手机移动查看”，实现随时随地的实时监控。

• 强化安全管理：通过24小时可视化监管，加强施工安全管控，降低安全事故风险，避免财产损失，提升工程管理效率。

三、解决方案：分层传输的无线系统设计

针对项目需求与现场条件，腾远智拓技术团队规划了“前端采集-中继整合-中心接收”的分层无线传输架构，结合13个监控点位的分布特点，定制了高效适配的解决方案，确保各点位数据稳定传输至监控中心。

（一）传输架构规划

系统采用“直接传输+中继传输”的混合模式，根据监控点位与监控中心的通视情况灵活部署：

1. 直接传输链路：与监控中心可实现通视的点位，直接通过无线设备将数据传回监控中心，减少传输环节，提升效率。

2. 中继传输链路：无法与监控中心直接通视的点位，先通过无线设备将数据汇总至中继点，由中继点完成数据整合后，再传输至监控中心，确保信号无死角覆盖。

每个监控点位的数据流量需求为6-8Mbps，整套系统可稳定承载全点位并发传输，保障监控中心显示屏实时呈现施工动态。

（二）核心设备选型与部署

结合传输距离、数据量及设备兼容性需求，项目选用ST5812H与ST58T8Gpro（外置天线）两款核心设备，通过科学组合实现高效传输，具体部署逻辑如下：

1. 前端发射端：在工地建设现场的大发射点安装ST5812H，负责采集并发射前端监控数据。

2. 中继整合端：中继点部署两台设备形成“采集-转发”组合——ST5812H负责收集前端点位传来的数据，通过有线连接至交换机完成数据整合；由于不同型号设备无法直接互联，且施工现场与监控中心距离远、数据量大，选用ST58T8Gpro承担远距离、大数据量的转发任务，将整合后的数据无线发射至监控中心。

3. 中心接收端：监控中心大楼安装ST58T8Gpro（搭配120度角度天线），接收中继点传回的数据，经交换机整合后，通过弱电井布线接入监控中心，最终与硬盘录像机连接，实现视频的存储与展示。

（三）核心设备特性

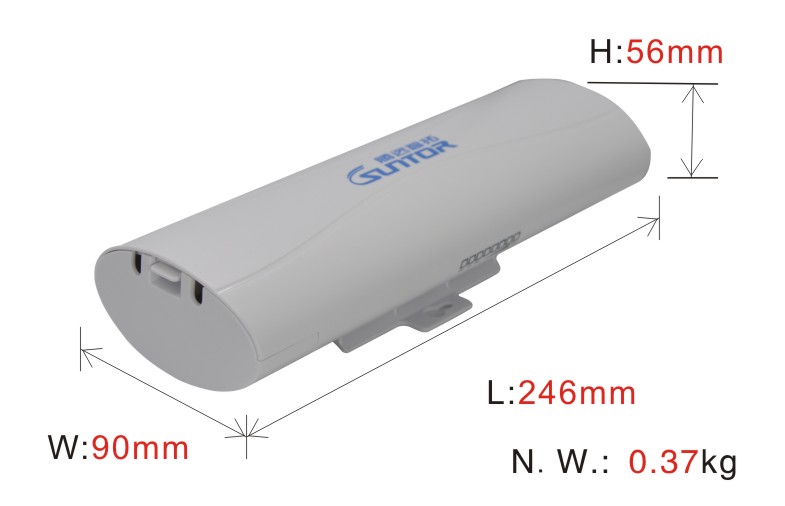

• ST5812H：体积小巧（尺寸246mm×90mm×56mm），重量仅0.37kg，便于在施工现场灵活安装，具备良好的环境适应性，可满足工地基础传输需求。

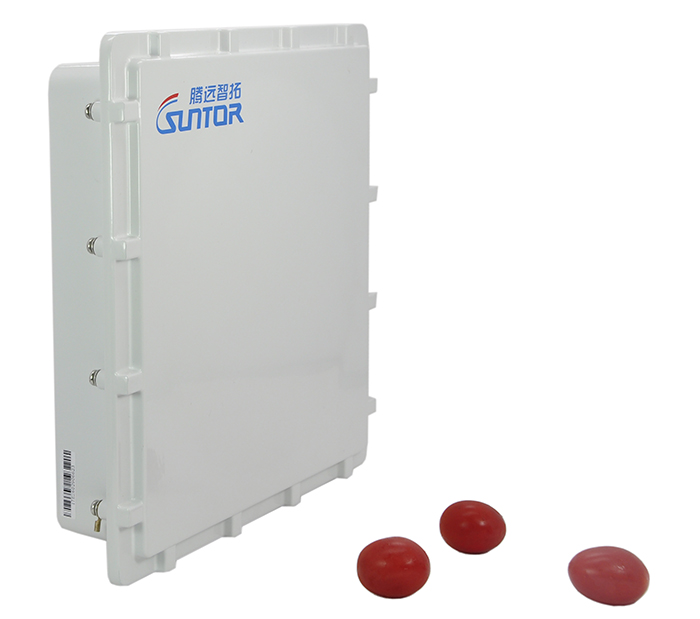

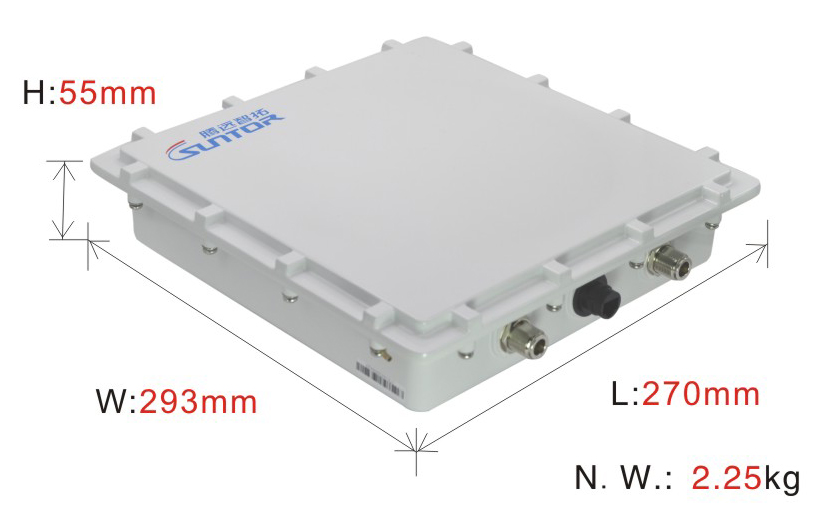

• ST58T8Gpro：作为远距离传输核心设备，搭配外置天线后信号覆盖能力更强，能有效突破远距离传输瓶颈，适配施工现场与监控中心的长距离数据传输需求，保障高清视频稳定流畅。

四、项目实施与验收：高效协作保障落地成效

项目实施过程中，团队面临诸多现场挑战，通过与客户的紧密沟通、协同排查，以及与公司技术部、研发部召开专项视频会议研讨解决方案，各类问题均得到妥善解决。施工团队高效完成监控中心大楼与工地现场的设备安装、链路调试工作，确保系统各环节衔接顺畅。

在甲方验收环节，系统成功展示了优异性能——即便在距离工地数十公里的监控中心，也能实时清晰地观看施工进度与现场情况，完全满足客户在复杂环境下无光纤铺设条件的监控需求，最终圆满通过验收。

五、项目价值：智慧工地的无线传输实践示范

本次清水塘大桥工地无线监控项目，通过定制化的传输架构与精准的设备选型，成功破解了建筑工地有线监控布线难、适应性差的痛点。系统实现的“远距离实时传输”“移动化查看”“全点位覆盖”等功能，不仅为工程安全管理提供了可靠的可视化支撑，提升了施工管理效率，也为同类大型建设工地的智慧监控系统建设，提供了可复制的无线传输解决方案。

现场施工照片：

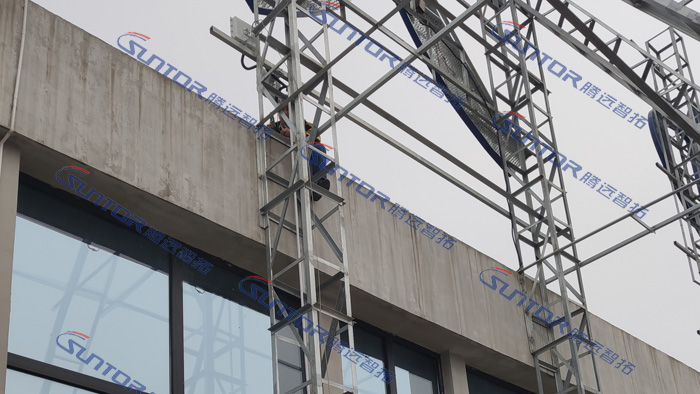

图3.3 监控中心大楼设备安装现场

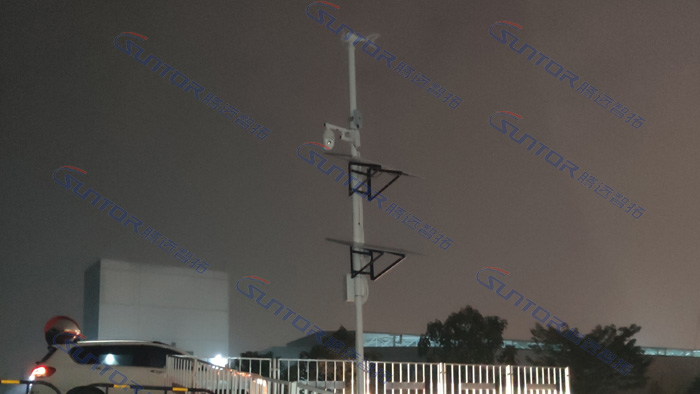

图3.4 施工工地设备安装现场

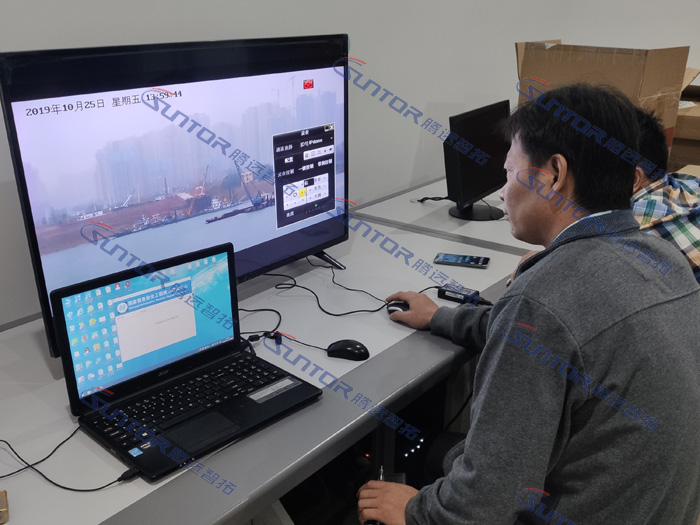

图3.5 现场调试视频效果图
