一、项目现场概况

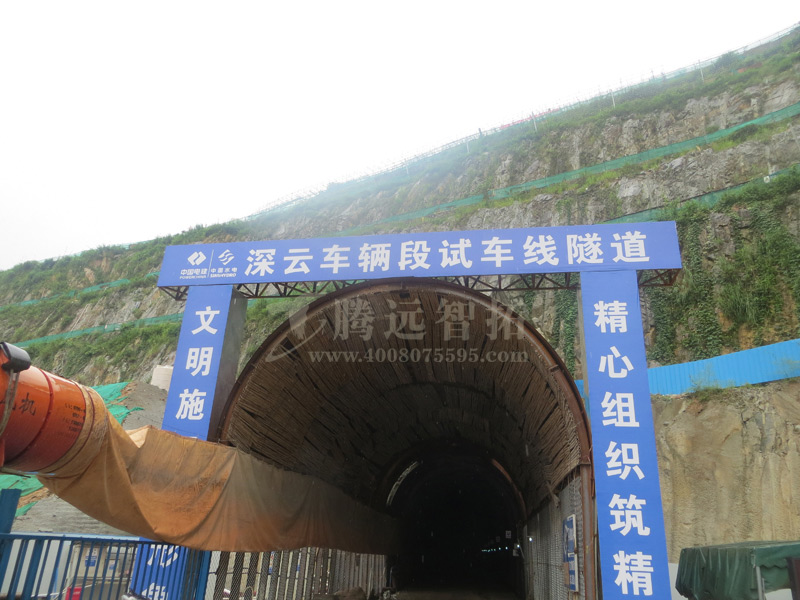

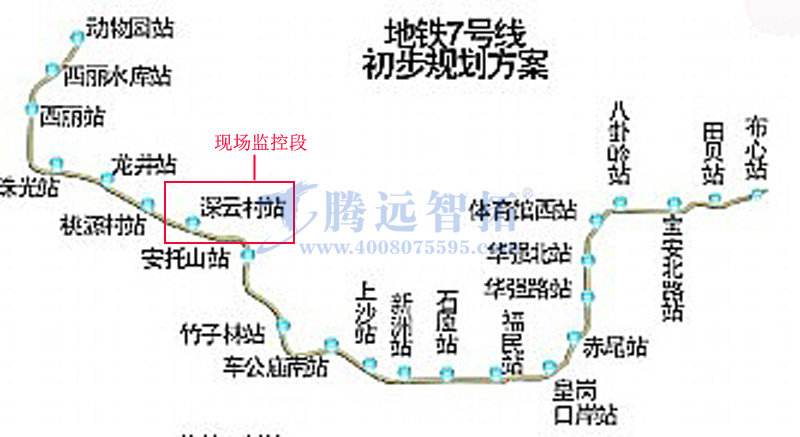

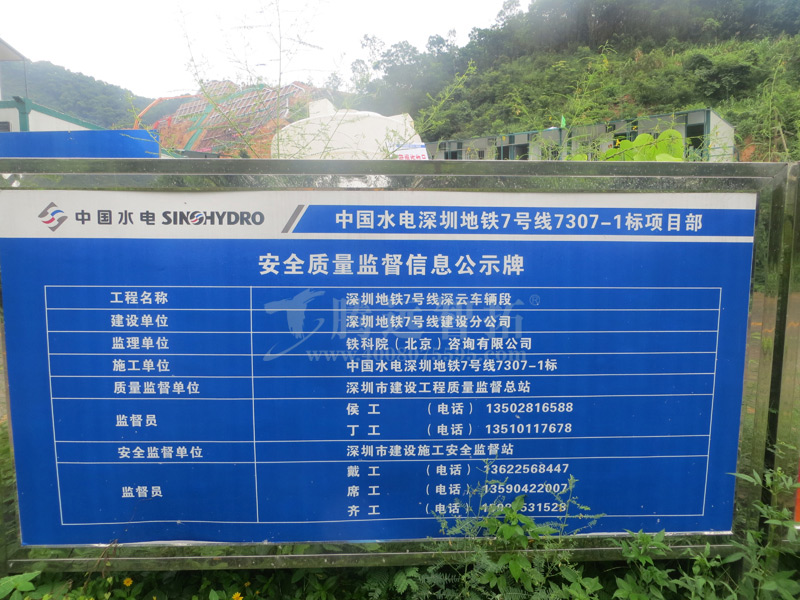

深圳地铁7号线属于地铁三期工程，已启动建设，部分选址地段已开展树木迁移工作，计划于2017年交付通车并命名为“西丽线”。该线路起自南山区丽水路，终至罗湖区太安路，线路全长约29.962km。本次无线视频监控方案主要应用于深圳地铁7号线深云车辆段相关施工区域，项目参与方信息如上图所示：

二、客户核心需求

当前隧道工程正处于施工阶段，客户提出以下关键需求：

1. 监控设备要求：在隧道施工区域安装高清无线摄像机，确保隧道入口处的管理处能实时查看现场监控图像，实现对施工过程的动态监管。

2. 传输方式要求：因隧道处于建设中，若采用有线传输，需随工程进度持续延长线路，会大幅增加施工繁琐度与人力、物力成本，因此明确要求部署一套数字无线监控视频传输系统，以适应施工场景的动态变化。

三、无线监控方案设计

（一）现场勘察关键结论

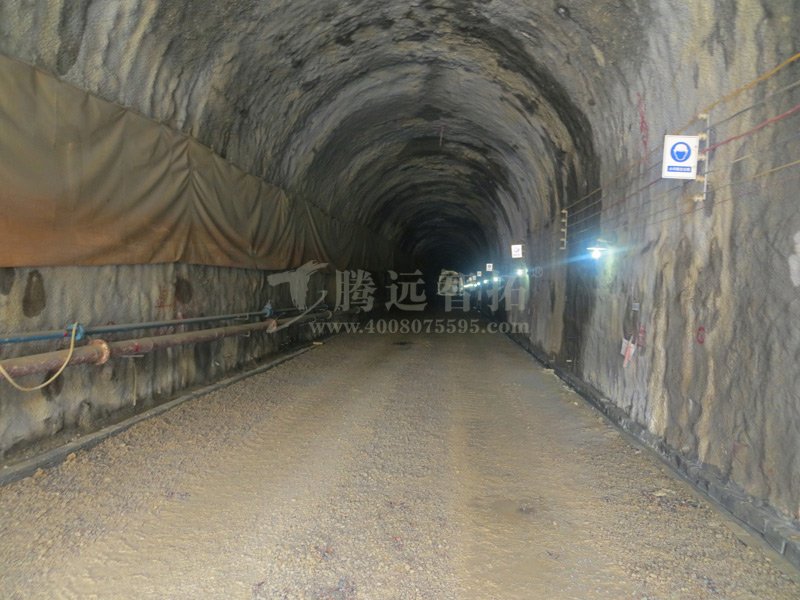

经实地勘察，隧道呈直线形态，无弯曲弧度，无遮挡视线的结构障碍，具备无线信号稳定传输的基础条件，非常适合部署无线视频监控系统；同时确认隧道总长度约2-3km，为设备选型提供了关键参数依据。

（二）核心设备选型

针对项目需求与现场条件，选用ST-2510AW-N无线传输设备，该设备具备高性价比与多功能适配性，具体参数与优势如下：

• 硬件配置：配备外置天线，采用一体化设计，简化安装流程；支持1T1R（1发射天线1接收天线）工作方式，适配802.11bgn无线标准，最高带宽可达150Mbit，满足高清视频实时传输需求。

• 部署优势：具备无线信号扫描功能，可实时探测周围空间的无线信号源及信号强度，助力设备快速定位与部署；支持点对点、点对多点两种通信布局模式，用户可根据现场实际监控范围与点位需求灵活搭配。

• 传输性能：实测传输距离可达5km，搭配27.5Mbit天线与24dBm抛物面天线使用时，信号稳定性与传输距离可进一步优化，完全覆盖本次2-3km的隧道监控需求。

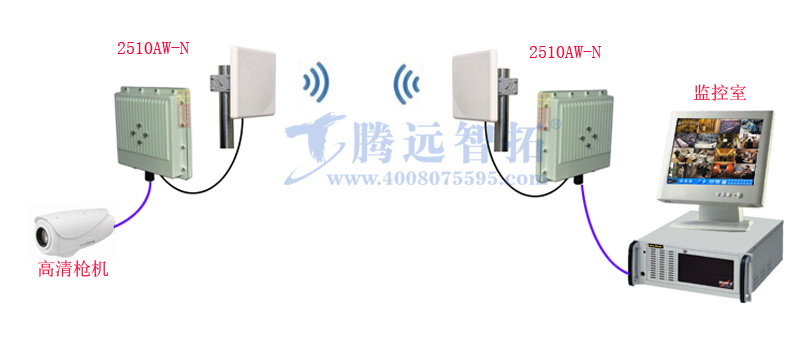

（三）方案简易架构

• 前端设备：高清枪机（部署于隧道施工关键区域，采集现场图像）

• 传输设备：2台ST-2510AW-N无线传输设备（1台作为发射端，与高清枪机连接；1台作为接收端，部署于隧道入口附近）

• 后端设备：监控室（接收端设备将无线信号转换为视频信号，传输至监控室，实现实时观看）

四、项目施工与故障排除

（一）施工过程关键问题

在设备安装阶段，出现两处影响系统正常运行的问题，具体排查与解决措施如下：

（二）现场安装与监控效果

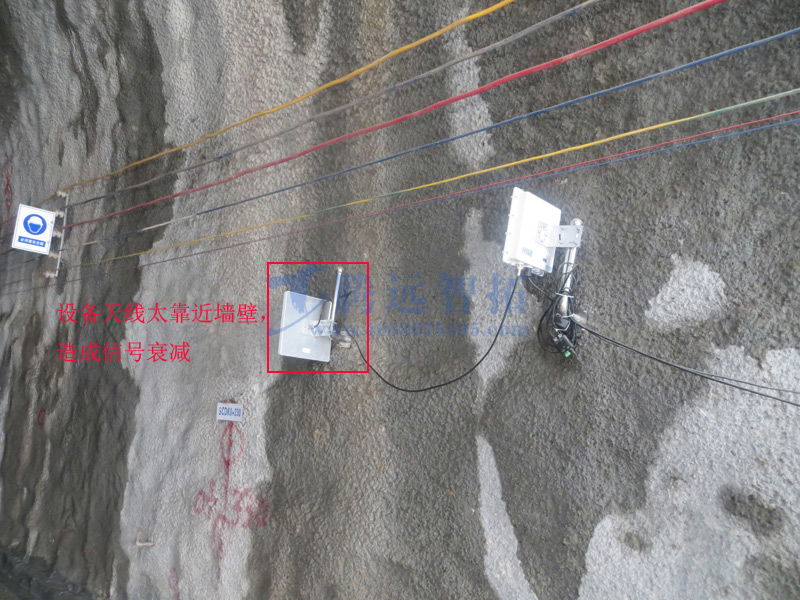

• 现场安装重点：安装过程中需注意避免设备天线过于靠近墙壁（天线贴近墙壁会导致信号衰减，影响传输效果），需预留合理的安装空间，确保天线信号覆盖范围不受遮挡。

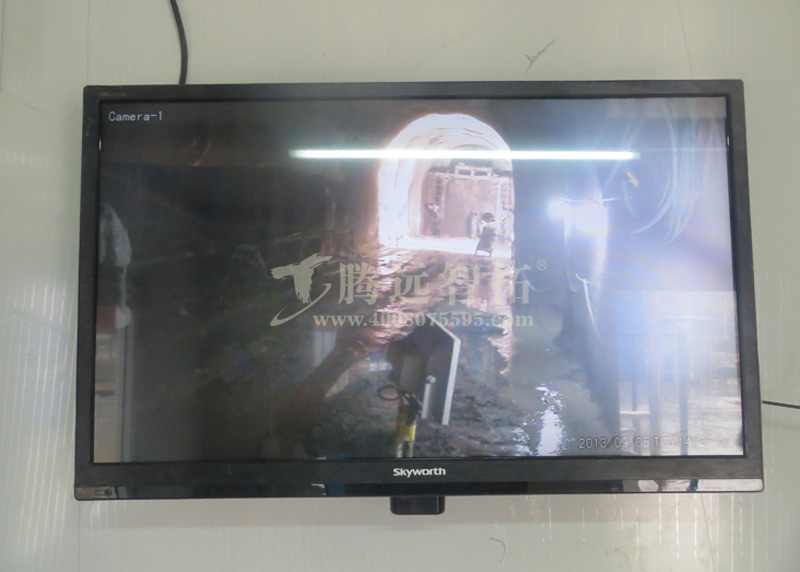

• 监控室画面：经故障排除与优化后，监控室可清晰、实时接收隧道施工区域的高清图像，满足客户对现场施工监管的需求。

五、项目注意事项

1. 设备参数预设：我方设备在出厂前，会根据客户的具体项目需求提前调试好所有核心参数（如MAC地址、工作频率、带宽等），并配备详细的安装调试说明书，客户现场安装时仅需完成设备固定与通电操作，即可正常使用。

2. 参数修改规范：若客户因现场需求调整（如增加监控点位、扩展传输距离等）需修改设备参数，务必先联系我方技术人员，在技术人员的指导下进行参数调整，避免因误操作导致设备故障或通讯中断。

3. 安装环境建议：安装无线传输设备与天线时，需避开金属遮挡物（如金属指示牌、管道等）及强电磁干扰源，同时确保天线不贴近墙壁，减少信号衰减，保障系统稳定运行。

现场图片：
