海上产业

福建漳浦鲍鱼养殖区远程视频监控无线传输方案

作者:腾远智拓   来源:www.4008075595.com   时间:2016 -09-30

    现场位于福建漳浦的一个鲍鱼养殖场,该养殖场主为了加强养殖区的防盗性能,实时监控养殖区内的情况,提高管理效率,养殖场主决定在该鲍鱼养殖场安装一套视频监控系统。考虑到养殖场位于海上,离岸较远,不方便拉线布置,因此他决定采用远程无线视频监控系统。

    腾远智拓在该远程无线视频监控系统建设工程中,主要担任设备的供应商以及系统搭建的技术支持。

以下为该远程无线视频监控系统的详细介绍:

一、设计初期注意点:

    由于该鲍鱼养殖场的位置较为特殊性以及考虑到该远程无线视频监控系统所采用的设备稳定性,所以在监控方案的设计初期必须考虑到以下几个方面:

    1、监控系统的便利性,系统必须具备本地监控室和远程监控两方面,除了在监控室的监控屏幕上能监控到现场情况,也可以通过电脑或手机联网进行实时远程监控。

    2、监控对象主要包括两方面,一是对养殖场的24小时实时监控,另一方面是对养殖喂养时进行跟踪监控。

    3、监控系统的扩展性,根据用户介绍,后期有可能对养殖场进行拓展,所以在系统的搭建初期必须考虑到该监控系统的拓展性。该系统目前所采用的设备都为可扩展的高端产品,传输路径也是带宽足够大的主干链路,方便日后随时增加设备。

二、现场情况

1、鲍鱼养殖场点位分布情况

养殖场监控传输点位分布

    由上图可以看出,该远程无线视频监控系统的主要点位有3点,分别为:养殖场的渔船监控点、中继点、监控中心点。

2、现场点位走向布局图

远程无线视频监控系统传输路线

线条说明:

    红色线条代表千兆带宽传输设备,带宽可达220Mbps实际传输速率

    蓝色线条是高带宽数字无线传输设备,平均带宽可在120Mbps~160Mbps以上,延时小于10ms

3、监控点位布局说明

    现场监控指挥中心设置在养殖场主的家中,海上的视频信号受到沿岸建筑物阻挡不能直接传输到目的地,所以需要采用中继的方法进行接力传输。

4、具体实施方案设计

无线远程监控系统结构图

实际安装连接示意图

    在整个方案当中,充分体现了客户所提出的几点要求:

    1.通过前端摄像机视频采集,在家中或者任何有网络的地方都可以看到海上养殖区的情况。

    2.通过无线传输的方式,把监控室的音频信息传输到海上,这样在家就可以远程指挥前端养殖区工作人员。

    3.由于海上没有电,所以采用风光互补供电系统为设备提供稳定的供电服务,该系统能够大大地节约海上发电的成本。

    4.为了保证音视频传输的稳定性以及后期的拓展性,在这里传输网络我们采用了高带宽的数字无线传输设备作为主干,主干传输带宽可达220Mbps。该数据是指实际工程测量数据,而非理论数据值。

    5.在这个方案当中,摄像机均采用200万像素的高清云台摄像机,由于摄像机在海上,对摄像机的要求也会更高,在这里我们采用超低照度双灯室外网络高清变速云台摄像机,因为海上夜间情况下,没有很好的反光体,视频呈现效果不能达到最高的标准,所以在前端摄像机上配备了两个20W白炽灯,这样有效提高了夜间视频采集效果。

无线网桥安装

海上摄像机安装效果图

    在监控中心,采用一台2盘位高清数字硬盘录像机,可对摄像机的画面进行实时的保存,和远程观看的转发。

    所有监控点位都需要供电到位,每个监控点位要特别注意防雷问题。

三、应用设备

1、无线传输设备

5.8G室外无线网桥ST58T8 传输带宽可达100~120Mbps

5.8G大功率无线网桥

5.8G大功率远距离无线网桥ST5023PRO  传输带宽最高可达220Mbps

5.8G远距离无线网桥

2、高清网络摄像机

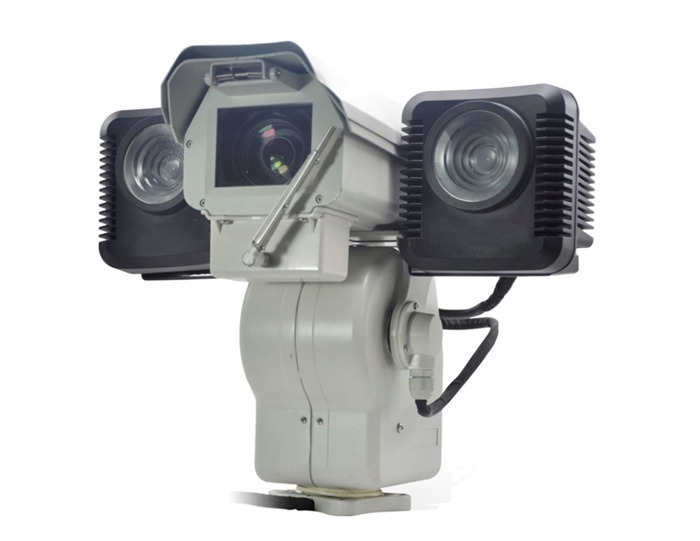

25倍双灯室外网络高清变速云台摄像机ST3040YL25X40D系列

无线视频监控摄像头

    SXGA/1080P机芯采用236万像素HDTV 全高清图像画质

    这款IPC机芯配备了高解析度的25x光学变焦镜头,可对对远处景物进行高速自动对焦。摄像头能进行360°水平无限位连续旋转,垂直方向转动范围-85°~20°。

    红外夜视有效距离>100米

    该摄像机可选配透雾处理功能,可在雾、霾、雨等不良天气环境中获得清晰通透的图像还原效果。

    这款摄像机还配备了日夜型双滤光片切换机构(ICR),可在白天获取真实还原、清晰细腻的图像,在夜间拍摄图像也十分干净少噪点。

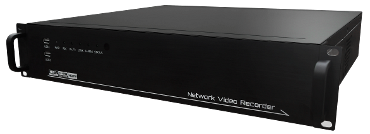

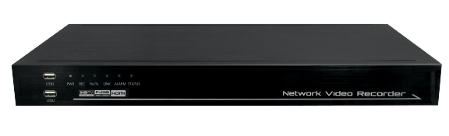

3、ST-NR3024 数字硬盘录像机

    提供24个通道的Full HD/1080P或4K/6MP/3MP等高清网络视频的接入、浏览、录像存储或回放。

    配备千兆网卡,支持24路1080P高清视频向外转发功能,便于用户联网进行远程视频浏览和回放。

    硬盘拆卸方便,多个可更换3.5寸数据硬盘盘位,支持 4T 大容量的SATA数据存储硬盘。

部分视频截图效果:

无线远程监控系统白天效果图

无线远程监控系统黑夜监控效果图

现场安装整体效果图:

无线传输系统设备远景图

无线视频监控传输设备近景图

无线视频监控设备近景图
