一、现场情况分析

现场是位于佛山市某镇某村委的治安视频监控项目，该项目原先采用无线方式组成无线传输系统，因安装时间长，现场周围环境发生改变，网桥之间无法正常传输数据，另外还有部分摄像机与网桥出现故障，造成监控中心视频图像不显示或出现卡顿等故障。为了让村委会相关人员可以实时浏览与事后调用视频监控，保证村镇良好治安，故决定对村视频监控系统进行改造，为“平安乡村”打下坚实基础。

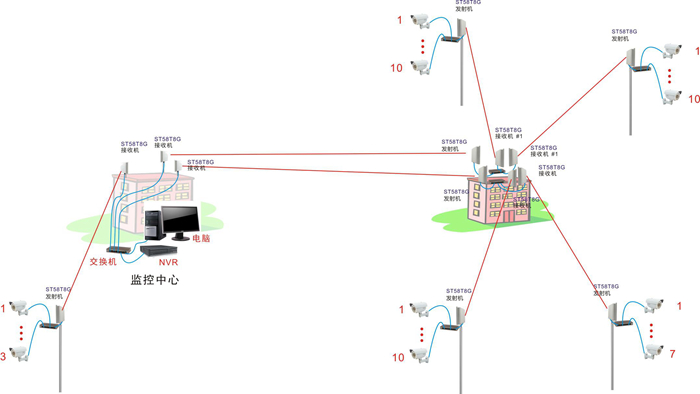

项目现场共有40个监控点位，均采用的无线方式传输到监控中心，根据现场情况，我们画出现场无线方案等效图，如图1所示：

无线传输系统拓扑图

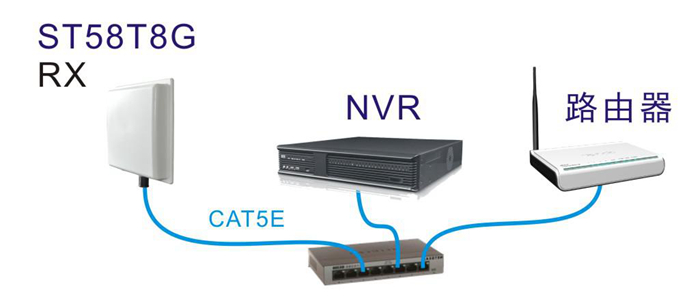

    前端40个摄像机的视频数据通过无线整合，采用直接或间接的方式发送到村委办公楼顶。村委办公楼顶是大中继点，接收来自前端的37路图像后，使用交换机分为两组链路，分别传输到监控中心，使用NVR存储与浏览视频数据。

    由于部分设备老化损坏，传输链路受到阻挡，致使监控中心无法正常显示图像，根据现场勘察情况可知，监控中心共有16路图像无法正常显示，其原因分析如下：

    1.无线网桥老化损坏，无法正常传输大量视频数据；

    2.现场环境发生变化，无线网桥天线受到阻挡，无法正常通讯；

    3.前端摄像机老化损坏，无法显示图像；

    4.设备电源老化损坏，无法正常供电；

    5.现场用户负载过多，无法正常添加设备。

二、网络结构说明

前端发射部分

监控中心结构说明

三、无线网络视频传输设计说明

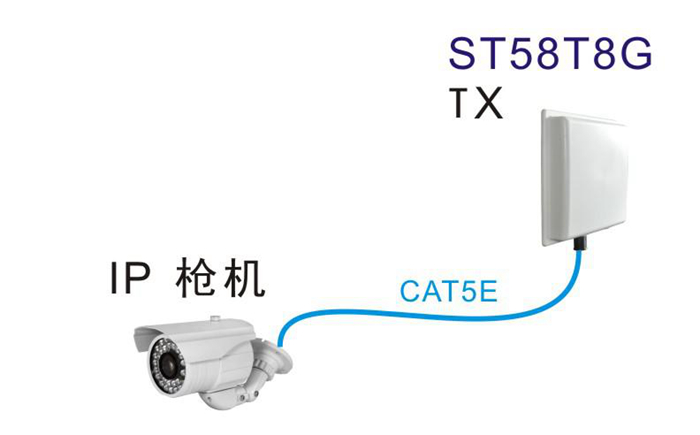

    安装ST58T8G系列无线收发器，设备带宽高，性能稳定，对于前端摄像机分布比较集中的点位，我们可以通过有线整合，将摄像机整合进交换机通过单独一台无线发射机将视频信号发射出去，既避免了无线设备因为靠的太近而造成的干扰又节省了工程成本。

    工作原理： a、利用数字微波传输高清网络视频信号，所有网络摄像机都是基于RJ45以太网口可以直接和无线网桥对接； b、ST58T8G系列无线网桥采用OFDM进行数字化处理； c、无线网桥外接全向天线可以增大接收面积，对于前端发射比较分散的点位，采用全向天线可以不用考虑角度范围。d、监控中心将网络硬盘录像机接入互联网，通过流媒体服务器我们可以对设备进行远程访问与控制，远程视频的调用与回放。

四、安装注意事项
    ST58T8G内置30度的平板天线，发射机应安装在接收机天线接收角度范围以内。

    由于现场监控必须实现24小时实时监控，为确保无线设备的正常运行，必须对所有点位进行稳压供电。

    设备的正常供电电压是DC12V-24V，设备统一采用POE供电并配有专业的POE供电模块，安装时需要注意POE口连接设备，LAN口连接网络摄像机。
    正确的控制网线的长度，现场设备采用的是POE的方式供电，因此有效的控制网线的长度是十分必要的。采用CAT5e或CAT6类线，网线长度控制在40m以内效果比较好。

    局域网内不可让IP地址冲突，以免影响设备的正常运行。用户需要合理分配局域网的IP，需要注意的是，在分配IP时，无线设备的IP地址和网络摄像机的IP地址可在不同网段。

    安装时需要进行接地处理，设备出厂时都带有防雷接地端子，必要时需自行添加防雷模块。
