一、现场需求情况

    根据现场的实际要求，需要对油田的重点部位进行布控，由于环境因素不太适合有线的形式进行布局，需要传输视频信号及指令控制信号，为了完成监控的目的，我们采用数字微波的方式进行传输，不仅可以完成现场功能的实现，同时又可以对传输过程进行加密传输，从而达到一定的保密要求。而且施工架设方便性等方面都是比较合适的。

二、现场描述
    现场处以大型油田开采现场，油田设备整天24小时不停工作，为保证开采顺利进行，储油箱和设备的安全，所以采取视频监控方案，进行24小时的监控与录像。现场有10个油井、一个井组先做试点，10个油井先传输到4号井组距离最远1000米，从4号井组把图像传输距离532米的采油队进入网络使项目部能实时观看，有突发情况可以及时处理。考虑到传输距离较远，所以采用无线视频传输设备进行远程无线传输高清视频画面。如下图所示：

三、客户对无线视频传输的具体需求

    随着油田自动化信息系统建设，油田内部从以前粗放式管理向信息化管理过渡，逐步加强了对采油到输油过程的集中管理，要求建立包括油井远程视频监控、配电线路自动化系统、输油管线泄露监测、集输站库自动化监控等多系统的监控平台，其目的是利用现场监控系统，实现数据源头自动采集，借助油田现有网络资源自动加载到厂级实时数据库，为各级管理部门应用提供开放的数据平台，使生产和管理人员及时控制和掌握生产动态，从而实现整个生产过程的自动化；并可以对取得的实时数据进行统计、分析、优化，从而为保证生产设备正常运转、降低生产成本提供重要依据。

四、无线传输解决方案的设计思路

    现场10个球机都不方便整合，所以采用10个摄像机用10台ST58T8G进行发射，在4号井组用两台ST58T8G-N加全向天线接收，做一对5传输，在井组用一台交换机整合井组的两路图像用一台ST58T8G发射，采油队用一台ST58T8G接收进入网络。客户在监控中心可进行监控与录像，实时观看到前段的高清画面，并且可以通过双向与前段值班人员联系。

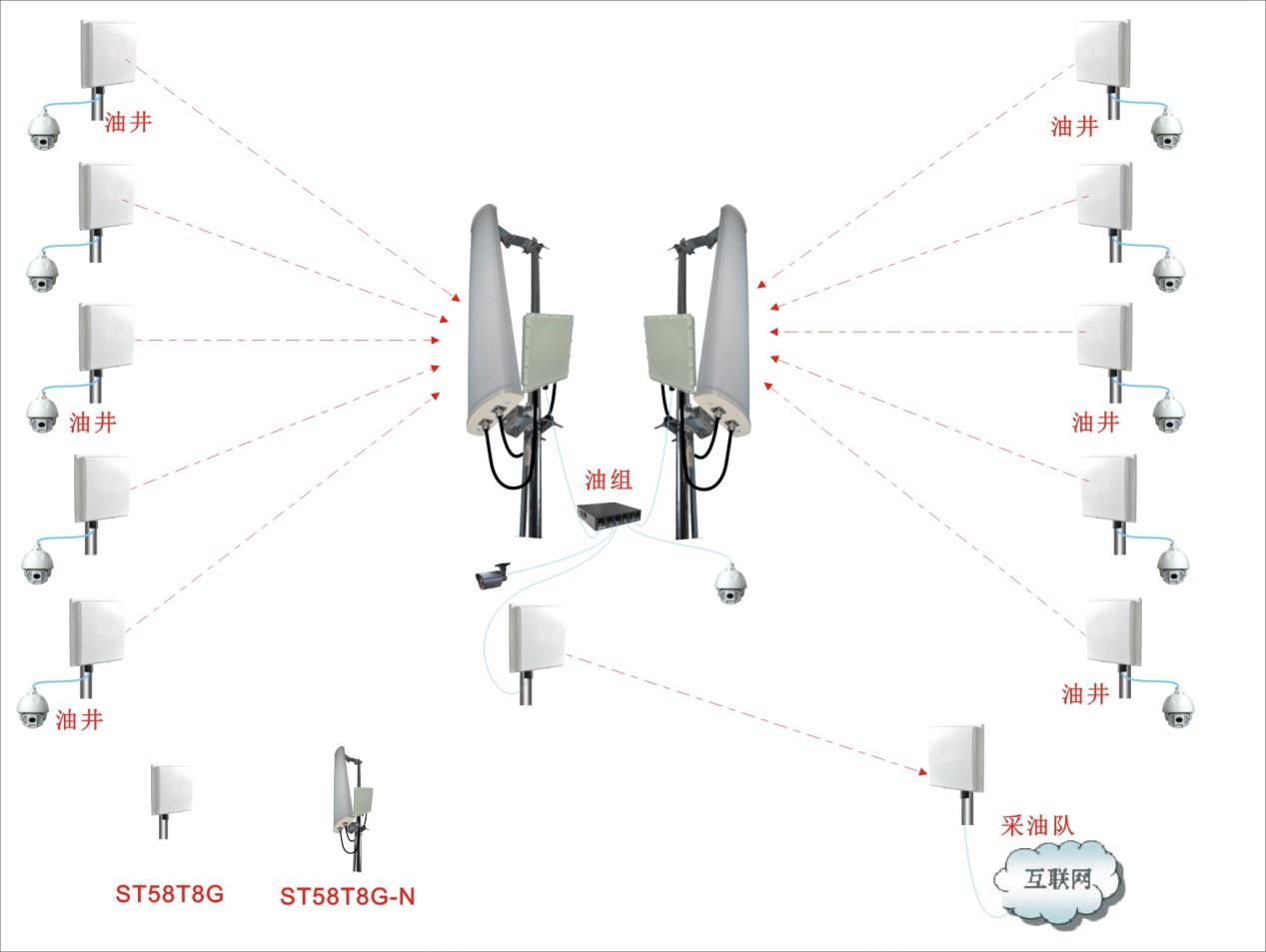

五、无线传输方案拓扑图
