一、现场概况与核心需求

本项目位于偏远山区稀有金属采矿区，需安装6个监控点保障人员及设备财产安全。现场环境复杂、来往机械多，不适合布线，采用无线传输方式；6个监控点分散在矿区各处，距离控制中心5公里内，因矿区存在机器和临时住宅棚遮挡，无法实现监控点与控制中心直接可视传输。

二、无线传输核心原理与拓扑设计

1.传输原理

无线传输以无阻挡传输为基础，遇遮挡时通过架高设备或选取制高点增设中继点实现信号传递。本项目选取矿区一处制高点设置中继点，架高无线传输设备，汇总6路监控信号后统一回传至监控中心。

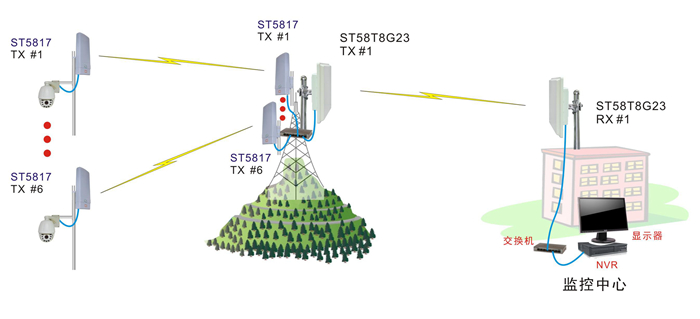

2.拓扑结构

1. 前端发射：6个监控点各配备1台经济型数字Mesh无线网桥ST5817H作为发射机，传输监控视频信号。

2. 中继汇总：中继点部署2台ST5817H无线网桥，采用“一对3”接收模式，接收6路前端信号；信号经交换机汇总后，通过1对远距离无线网桥ST58T8G23实现一对一传输。

3. 中心接收：监控中心通过ST58T8G23接收信号，经NVR完成视频存储，通过显示器实现实时监控。

三、方案核心优势

• 适配复杂环境：规避矿区遮挡问题，通过中继点设计实现全区域信号覆盖，适配机械密集、点位分散的场景。

• 设备选型精准：结合传输距离与成本需求，搭配经济型与远距离网桥，平衡性能与性价比。

传输稳定高效：采用“前端发射-中继汇总-中心接收”的分层架构，保障6路视频信号稳定传输与集中管理。
