一、工程概况
    公园是一个集旅游、休闲、娱乐的公众活动场所，公园是进行国际、国内经贸活动和文化交流的重要场所，是城市重要旅游景点，也是推动城市建设，促进旅游休闲产业发展，美化亮化自然环境的重大项目，是城市作为现代化旅游的标志性景区。

（图源网络，侵删）

二、行业需求

 随着各城市经济与城市建设的进一步发展，为了改革开放和经济发展创造良好的社会环境，公园的治安管理面临新的挑战。公园的治安管理是社会治安管理的一个重要组成部分，与经济建设有着密切的关系，综观当前国际国内的新形势，对公园的治安管理工作，特别是预防犯罪和确保良好的治安环境提出新的构想，让管理手段更科学、更高效，为了适应新形势的需要，公园无线传输方案应运而生，对提高城市品味为招商引资建设一流治安环境城市，具有十分重要意义。

    城市治安管理监控系统是公安系统对主要路口、商贸社区重点部位及治安复杂场所实施动态监视的"千里眼"，它能为指挥人员提供路口、重点部位与公众场所治安的直观信息与实时的动态情况以及交通情况，它能与公安"110"报警、区域联网报警、有线无线通信、信息处理、交通指挥等系统有机结合，在维护社会安定、打击犯罪等方面发挥重要的作用。

    在公园主体景点：灯塔、水上广场、入口集散区、公园路灯夜景、公园停车场出入口、大门等都设有彩色摄像机进行24小时监控。
    为了进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的旅游与生活环境，并根据各种不同公园的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性价比高，确保系统高性能、高质量、高可靠性。

    本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。

三、设计依据

    本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
    采用无线传输可以免除布线的麻烦，不需要破坏路面，建筑物。在保持景区原有环境下的前提下，只需要架设无线基站和天线，即可在无线覆盖范围内任何地方安装视频点；而传统有线模式必须是挖沟布线，挖墙钻洞，甚至破坏建筑原装修。在现实的环境中，景区的环境是不允许改变的，有线模式就无法实施。
    搭建无线传输可以实现快速安装，大降低了人工成本，并节约了时间成本。
    具有灵湖的扩展性，可随意增加监控点，无线传输还可以随时轻松增加新的监控点。而有线环境下就非常复杂，无线的比起扩展性要方便很多。

1.1 行业标准和规范

    本安全防范系统设计完全符合中华人民共和国公安部有关条例和规范，包括：
    安全防范工程程序与要求GA/T75-94；
    安全防范系统通用图形符号GA/T74-94；
    安全防范工程费用概预算编制办法GA/70-94；
    电子设备安装工程费用定额HYD41-01-1999；
    风险等级和防护级别的规定GA/T38-92；
    民用建筑闭路监视电视系统工程技术规范GB50198-94；
    防盗报警控制器通用技术条件GB12663-90；
    民用建筑电气设计规范JGJ/T16-92；
    中国电气装置安装工程施工及验收规范GBJ232-82；
    建筑与建筑群综合布线系统工程设计规范CECS72.95；
    系统接地的形式及安全技术要求GB14050-93；

1.2 用户实际需求及分析

    根据现场情况实际分析，公园里有60个高清摄像机，划分为9个区，每个区有7个摄像机通过交换机用网线整合，中间采用无线高带宽传输设备来传输，到监控中心的距离是2公里以内，后端用NVR来存储。

指导思想
    本方案中采用了高清的摄像机，所以对于无线设备的要求是，一是必须使用双极化设备来传输，因为摄像机占用的带宽200万像素，有60路图像，另外还需要考虑摄像机带宽的不稳定性因素，其二本次使用的无线设备的芯片是我司采用的是Atheros AR7240+ AR9280，内存达到32M，闪存8M，这样处理速度快，不会丢包，其三，调试界面为中英文设备，这样大大方便安装人员的调试工作与后期维护工作，其四，本产品拥有无委会的型号核准证，即不管什么情况下，本产品为合法使用，否则为不正规使用。其五，此性能的产品在同行是属于价格比最优惠的。

1.3 实用性及可靠性原则

    在本次远程监控系统工程中，我们首先考虑的是实用性和可靠性，遵循面向应用、注重实效的原则，以确保使用的技术及设备成熟可靠。
    在系统的设计和实施工程中，应该充分考虑系统的可靠性。在整体设计时关键部位必须有充足的备份措施，对于重要的网络部位应当采取先进可靠的容错技术。在本项目中，我们所设计采用的设备无论是集成的外购产品，还是自行开发设计的产品都经过严格的选择与测试。外购产品全部为国内外具有良好声誉，优秀产品质量及售后服务信誉的名牌产品。自行开发设计生产的产品及软件全部都是经过实际测试与使用的产品，并经过严格的器件筛选及老化实验，充分保证了设备及系统的可靠性。

1.4 先进性、成熟性与可扩展性原则

    在满足实用性原则的基础上，并结合现场的实际情况，我们选用先进的设备、优化的结构、综合布线方式及多媒体控制技术，力争将系统的技术水平定位在一个高层次上，以适应新世纪现代生产管理发展的需要。
    系统建设适应行业发展，充分考虑铝厂的特点，在整体设计、设备配置、通信方式、管理方式、维护方式等方面具有一定的先进性，采用国际标准的同时又是成熟的技术。
    系统具有良好的可扩展性，充分保证能够将今后增加的新设备和新功能简单方便地与原有系统相结合。

1.5 开放性和标准化原则

    系统中所采用的布线设计、通信协议、系统设备及布线材料都符合国际标准、国家标准、工业标准和各类标准及相关行业标准。充分利用不同网络的优势，将它们有机地结合起来，为信息交换和设备互操作创造有利条件。系统结构设计及布线材料符合ISO/IEC11801综合布线标准及CECS：72/97《国家建筑与建筑群综合布线系统设计规范》。网络系统硬件设备选型、施工、安装符合相应国际或国家标准。

1.6 经济性原则

    在完成系统建设目标的基础上，力争用最少的投资，取得最大的效益。在网络设计、设备选型上，采用高性能价格比的方案和设备，不仅使资金的投入、产出比达到最大值，而且要降低整个系统的运行成本，以较低的人员与资金投入来维持系统的正常运行。

1.7 可维护性、可管理性原则

    网络设计和设备选型应具备实施安装方便、配置方便等特点，尽可能采用先进的、直观的管理手段，能够合理配置、均衡和调整网络资源，监控网络运行状态，控制网络运行。
    我们设计的监控系统除要有很好的可靠性外还应有一定的故障自检和系统恢复能力。工程施工前提供详细设计图纸；施工结束后，将提供给用户所有安装及施工图纸、技术资料，便于用户维护和使用。

1.8 灵活性原则
    我们所提供的系统设计方案具有较强的灵活性，由于我们采用了标准化的布线方式及设备，便于系统扩容和设备的更新，如可方便地将传感器侦测、报警联动录像等功能接入本系统。

2.系统具体设计和建设目标

    出于长远规划的考虑，依据国家相关行业规定和规范的要求，结合本工程项目的实际需要，设计、建设的项目内容为以下几点：
    （一）前端设备的布设；
    （二）传输系统；
    （三）主控系统；
    通过以上三个项目的建立，构成一个现代化的安全技术防范系统工程。该工程运用现代科学技术手段，在科学的管理下，达到防范严密，常备不懈，无懈可击，严阵以待，发挥全天候的防范效果。为此，这四个项目的具体要求分述如下：

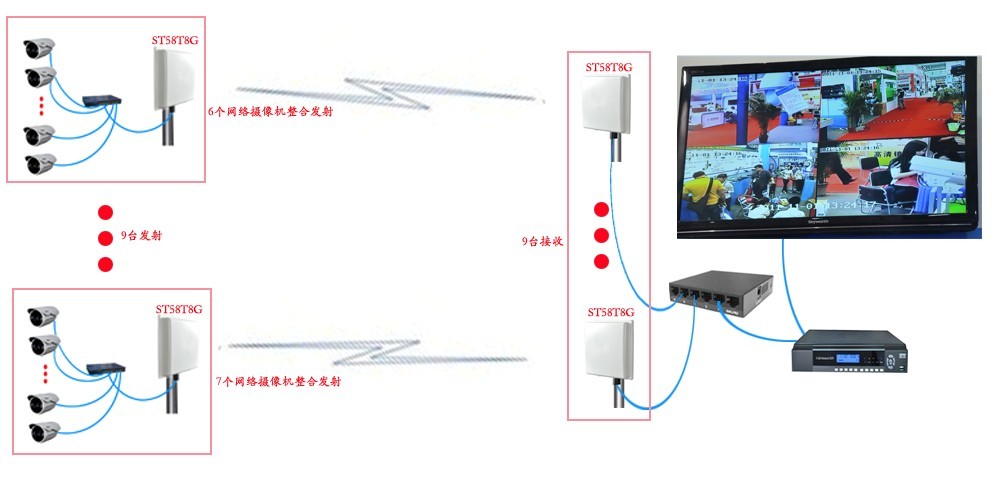

3.无线的分布图

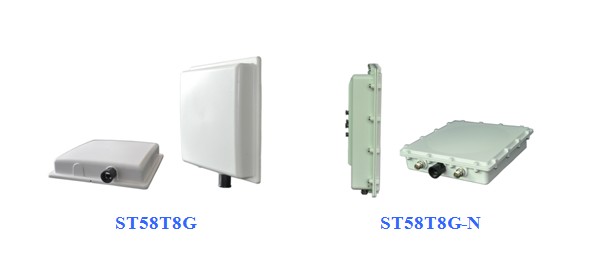

    公园里面共有60个监控点，划分为9个区，每个区的网络高清摄像机通过网络交换机整合然后连接一台ST58T8G发射，监控中心用一台ST58T8G接收连接交换机进入NVR存储。其他区同样。

3.2中心监控室具有的功能：

    主控室是整个系统的信号控制及信息交换中心，具有最全面的系统功能，简单表述为以下几点。更详细的功能介绍，请参看“设备选用”中的数字硬盘录像主机的选用。
    a 可实时显示任意一路或多路监控点的影音信息，进行实时监测。
    b 可对任一路摄像机的显示效果、录像速度进行设置，以达到最佳效果。
    c 可对某一路或某几路重要监控点的图像进行多种模式的存储录像。
    d 重要录像资料可以备份和播放。
    e 可对录像资料进行多种智能检索和回放。
    f 可任意控制前端云台和摄像机镜头，选取最佳角度和距离监测现场情况。
    g 具备强大的联网传输功能，可将各路监控信号远传广域网，实现网络监控。
    h 通过在数字智能型控制主机上的设置，可将监控信号上传到internet网，实现远程监控。

3.3其他网络分控端具有的功能：

    其他网络分控端设备主要指单位领导或系统管理人员所在位置安装的分控计算机。作为网络分控端必需具备三个条件才能够实现分控管理的功能。包括：分控端的分控计算机必须与中心数字主控设备联网；在分控计算机上安装专用分控软件并运行；享有最高管理员的授权和密码。具体功能有：
    a 通过网络可以随时观看所有监控点的视频图像。
    b 通过网络和分控软件可远程控制各监控点的云台和镜头，摆脱地域限制。
    c 可登陆到监控主机，任意查看以前录像资料。
    d 可对前端摄像机的色彩、对比度、饱和度等进行调整。

3.4 器材设备的选用及监控室效果
    为了保证系统工程的先进性、可靠性、实用性，系统所需要的器材设备，应根据设计任务书的总体规划要求，在认真进行现场勘察对系统工程有了较为深入了解的基础上，选用名牌优质、符合国家标准并经国家质量认证、性能价格比合理的产品，达到设备性能优良、质量可靠、价格合理。

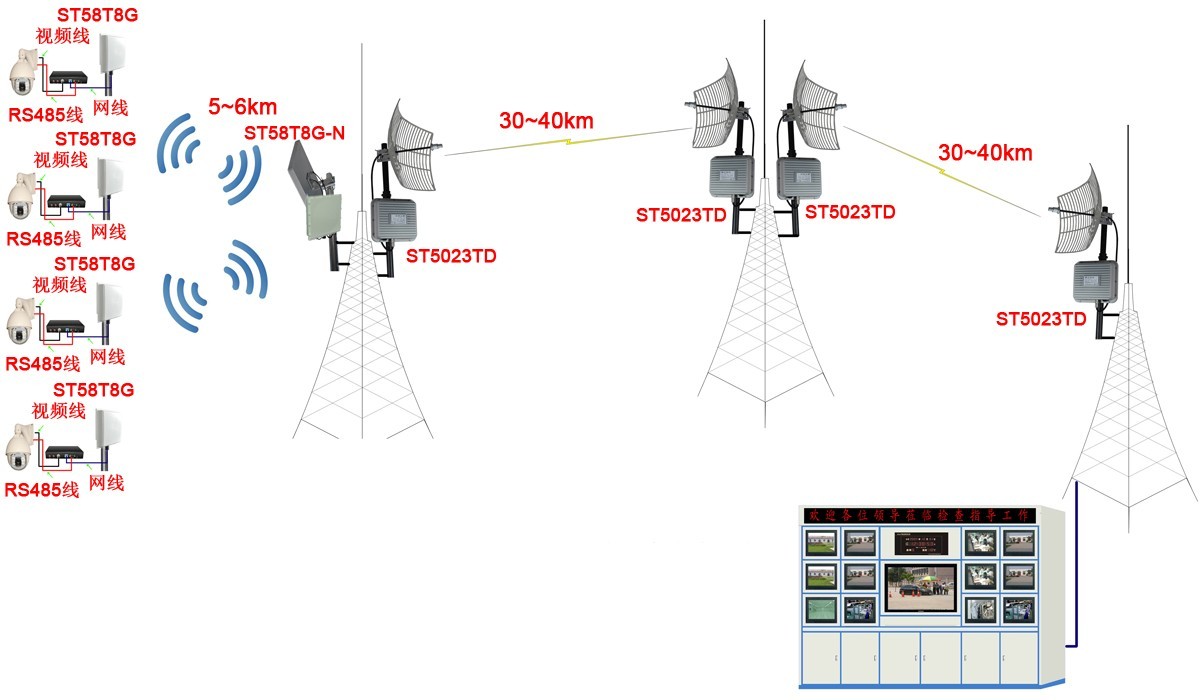

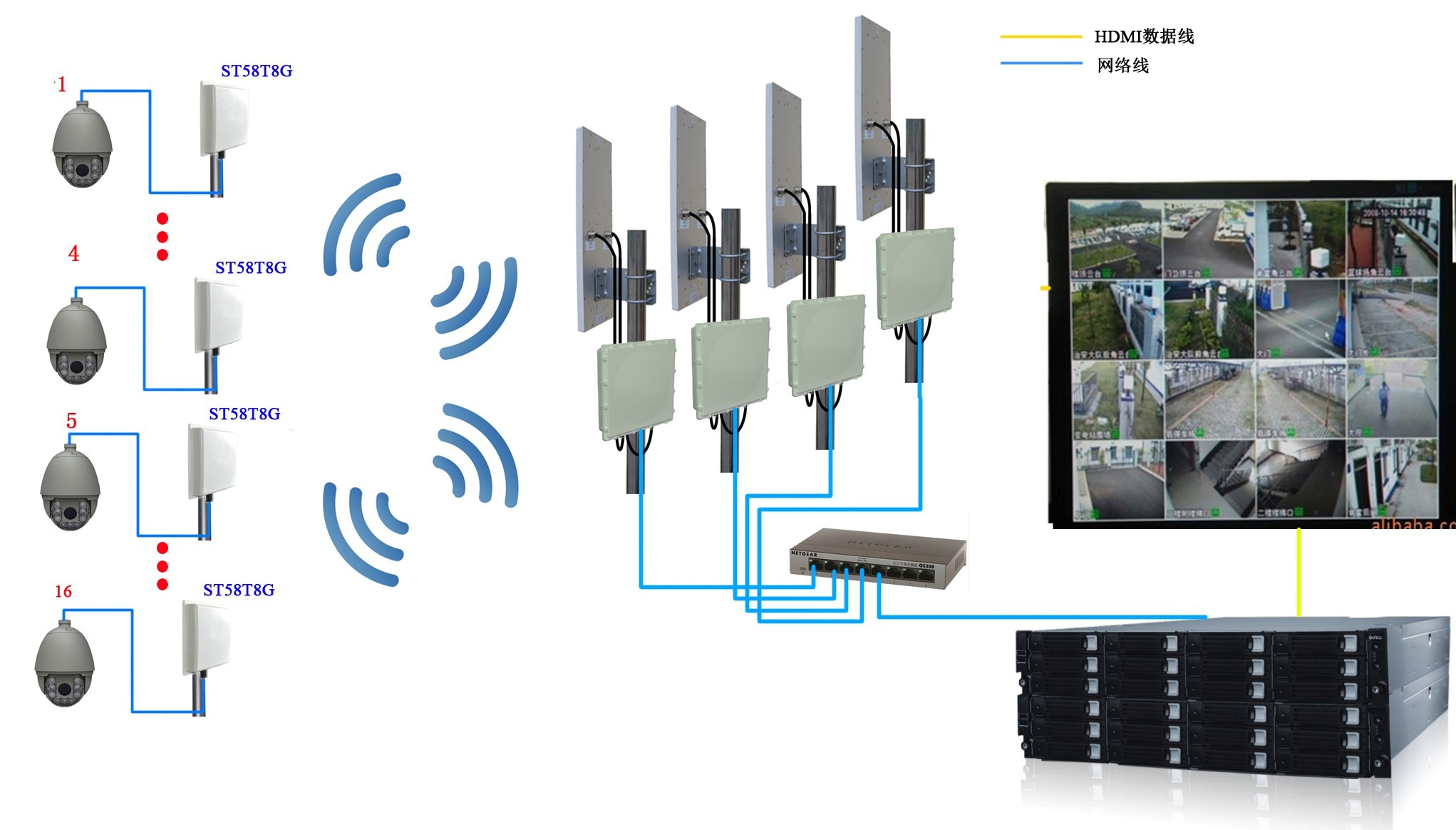

实例典型应用及拓扑图
