1.无线传输系统组成

    整体隧道施工无线传输系统有三个部分组成。

    （一）前端监控数据采集部分

    （二）中端无线传输部分；

    （三）后端数据存储和控制部分；

    以上三个部分组成一套完整的无线传输系统。

2.隧道施工无线传输系统

1）前端数据采集部分：

    根据现场的实际要求，隧道总长度1.5公里，有两部工程车，每部工程车上安装两台网络摄像机，两端隧道口各安装两台网络摄像机，其中左边隧道口作为监控中心，安装一台网络枪机和一台网络球机。整个监控系统一共有8个监控点，由7台网络枪机和1台网络球机组成。

2）无线传输部分：

    无线传输主要由无线传输设备组成，本方案采用工业级数字无线网桥ST58T8G实现。ST58T8G数字无线网桥是一款性价比极高的远距离室外无线网桥，工作于5GHz频段，采用2×2 MIMO技术，最高带宽可达300Mbps。

    如下图所示，由于隧道不是一条直线，发射机和接收机不能做到可视无阻挡，所以决定在隧道转弯处设立一个中继点，以中继接力的方式实现无线传输。右隧道口2个高清网络摄像机通过交换机整合连接一台数字无线传输设备（ST58T8G）作为发射端，中继点用一台数字无线网桥（ST58T8G）作为接收端，两部工程车的摄像机用网线整合后分别用两台无线传输设备（ST58T8G-N+全向天线）发射，中继点用一台数字无线网桥ST58T8G-N+全向天线）接收。中继点两台接收机将信号汇总之后连接到交换机用一台数字无线传输设备(ST58T8G)发射，左边隧道用一台无线接收机(ST58T8G)接收，然后通过网线连接到监控中心。

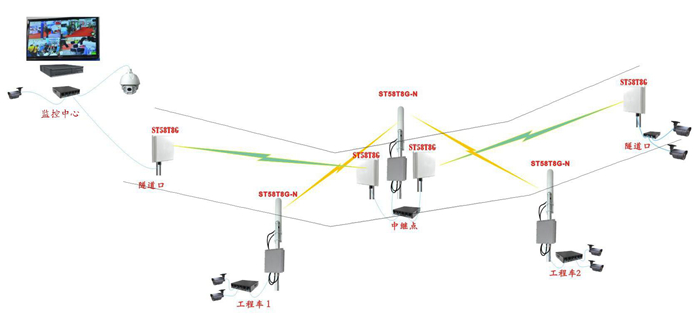

3）无线传输系统拓扑图：

4）后端数据存储和控制部分：

    监控中心是整个无线传输系统信号控制和数据交换中心，具有最全面的系统功能，简单表述为以下几点：

    （1）同时显示多路视频信息，进行实时监控。

    （2）可设置任意一路图像的录像速度和时间。

    （3）可对任意一路重要监控点的图像进行多模式录像管理。

    （4）可控制前端云台和球机，以便选取最佳监控角度和距离。

    （5）支持互联网IP访问，支持手机客户端访问，实现远程无线传输。

    监控中设备由NVR和显示器组成，无线接收机将接收到的多路图像通过交换机连接进入NVR，然后NVR将所有图像显示到显示器上，满足实时观看要求。根据存储需求可以选配符合实际情况的大容量硬盘。将NVR接入互联网则可以实现浏览器IE观看和手机客户端远程实时监控。
